产品概述

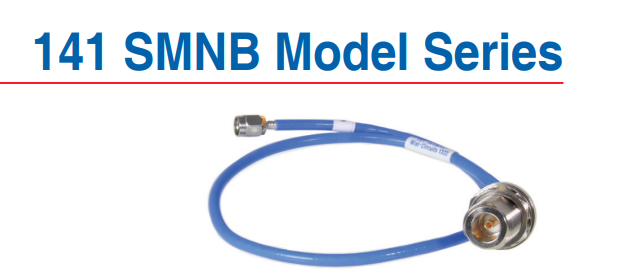

141- smnb -系列手挠同轴电缆是集成机架安装的同轴组件和组件在狭窄空间和密集系统配置的理想选择。一端的n型内螺纹舱壁连接器配置镀镍黄铜法兰,用于固定连接到机架安装的设备。sma -连接器在镀金连接器阀体上有钝化不锈钢连接螺母。外层屏蔽是锡浸渍铜编织,最大限度地减少信号泄漏,具有高灵活性,易于弯曲,和介电损耗低PTFE。141- smnb -系列手挠同轴电缆有不同的长度,适用于不同的系统要求。
优势无需舱壁适配器,直接连接到机架安装设备的前面板,提高了可靠性,降低了系统成本。141- smnb -系列手挠性电缆避免了对电缆弯曲工具的需求,减轻了半刚性电缆组件在弯曲过程中典型的损坏风险适用于在狭小空间和密集系统组件中进行连接。典型的回波损耗为21 dB到12.5 GHz或更好,这使得141-SMNB系列电缆非常适合连接各种射频组件,同时由于匹配电缆和连接器,最大限度地减少VSWR .
141-SMNB同轴电缆可支持中到高射频功率水平,可用于传输路径。(海平面额定功率)。防扭矩特性支持SMA连接器本体,在安装过程中防止连接器/电缆接口受到应力。连接器接口符合MIL-STD-348。
特性连接器在一个低损耗,0.6 dB在12.5 GHz极好的回波损耗,12.5 GHz时为22分贝无需特殊弯曲工具,可手工成形到几乎任何定制形状8毫米弯曲半径,用于紧固安装防扭矩螺母防止安装期间电缆应力绝缘外护套标准1适用于组装系统的互连应用程序更换定制弯0.141“半刚性电缆通信接收机和发射机军事和航天系统环境和试验室.
