THS4509器件是专为5V数据采集系统设计的宽带全差分运算放大器。它在2 V PP，G = 10 dB和1kΩ负载下，在100 MHz时具有1.9 nV / √Hz的低噪声和–75 dBc HD 2和–80 dBc HD 3的低谐波失真。摆率很高，为6600 V / µs，建立时间为2 ns至1％（2 V步进），非常适合脉冲应用。它的设计最小增益为6 dB，但针对10 dB的增益进行了优化。

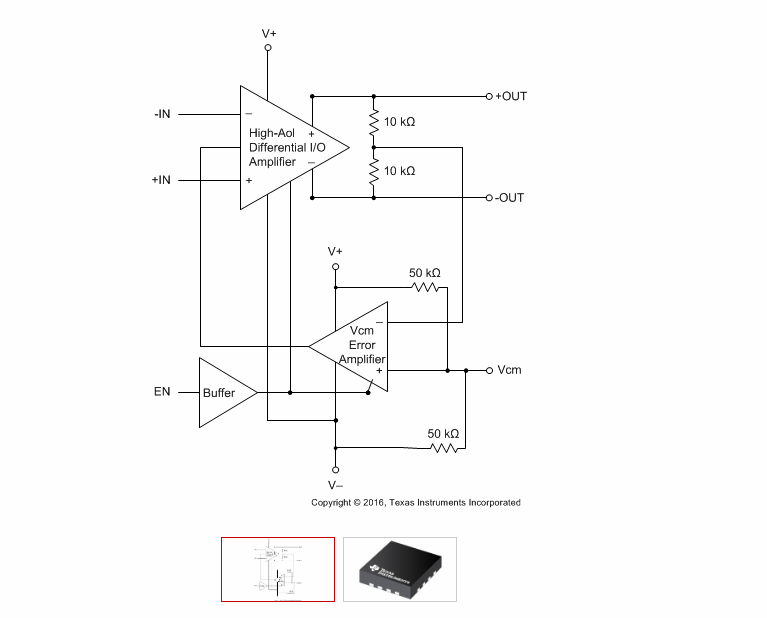

为了允许DC耦合到模数转换器（ADC），其独特的输出共模控制电路可将输出共模电压保持在设定电压的3mV偏移（典型值）以内（当设置在0.5V之内时）（典型值）具有小于4mV的差分失调电压。共模设置点由内部电路设置为中间电源，可能会从外部源过度驱动。

通过将共模电压设置为中间电源，对输入和输出进行了优化，以实现最佳性能。加上低电源电压下的高性能，该设计使其成为高性能，单电源5V数据采集系统的理想选择。THS4509在以125 MSPS采样速率驱动ADS5500 ADC时，以10 dB的增益驱动时的综合性能为81 dBc SFDR和69.1 dBc SNR，在70 MHz时的信号为–1 dBFS。

THS4509采用四方无铅VQFN-16封装（RGT），其特点是可在–40°C至+ 85°C的整个工业温度范围内工作。

全差分架构

中心输入共模范围

输出共模控制

最小增益为2 V / V（6 dB）

带宽：1900 MHz

摆率：6600 V / µs

1％的建立时间：2 ns

HD 2：100 MHz时–75 dBc

HD 3：100 MHz时–80 dBc

OIP 3：37 dBm的在70兆赫

输入电压噪声：1.9 nV / √Hz（f> 10 MHz）

电源电压：3 V至5 V

电源电流：37.7 mA

掉电电流：0.65 mA

应用领域

5V数据采集系统高线性度ADC放大器

无线通信

医学影像

测试与量测
