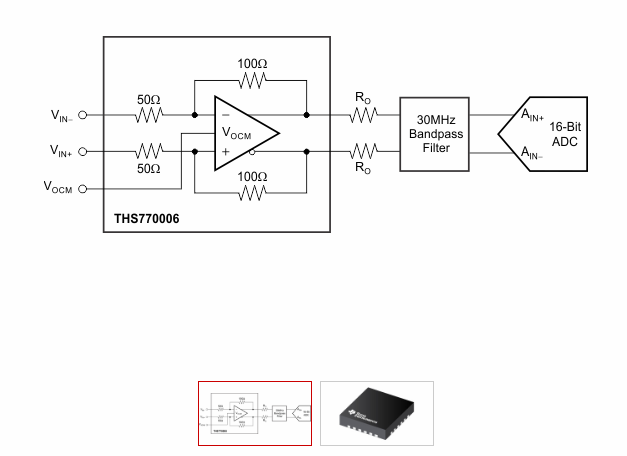

THS770006是固定增益为+ 6dB的宽带全差分放大器,经过专门设计和优化,可在高达130MHz的输入频率下驱动16位模数转换器(ADC),并在输入频率下驱动14位ADC高达200MHz。该器件可提供高带宽,高电压输出,低失真和低噪声,这对于要求很高动态范围的高速数据采集系统至关重要,例如无线基站以及测试和测量应用。该器件还为通用,高速差分信号链和短线驱动器应用提供了出色的差分放大器。
THS770006采用标称+ 5V单电源供电,在过载条件下提供非常快速的7.5ns最大恢复时间,并具有掉电模式以节省功耗。THS770006采用无铅(符合RoHS要求)和绿色QFN-24热增强封装。其特点是可在–40°C至+ 85°C的工业温度范围内工作。
2.4GHz带宽
3100V / µs斜率,V OUT = 2V步进
固定电压增益:+ 6dB
IMD 3:–107dBc,V OUT = 2V PP,R L =400Ω,
f = 100MHz
OIP3:48dBm,f = 100MHz
噪声系数:11dB,f = 100MHz
