TLV7031 / TLV7041(单通道),TLV7032 / 42(双通道)和TLV7034 / 44(四通道)是低压nanoPower比较器。这些设备采用超小型无铅封装以及标准的5引脚SC70,SOT-23,VSSOP和TSSOP封装,使其适用于空间关键型设计,例如智能手机,智能电表以及其他便携式电池或电池。驱动的应用程序。
TLV703x和TLV704x提供了速度和功率的出色组合,传播延迟为3 µs,静态电源电流为315 nA。nanoPower的快速响应时间的优势使注重功耗的系统可以监视故障状况并快速做出响应。这些比较器的工作电压范围为1.6 V至6.5 V,与3 V和5 V系统兼容。
TLV703x和TLV704x还通过过驱动的输入和内部磁滞来确保没有输出相位反转,因此工程师可以使用该系列比较器在恶劣,嘈杂的环境中进行精密电压监视,在这些环境中,必须将缓慢移动的输入信号转换为干净的数字输出。
TLV703x具有推挽输出级,当控制LED或驱动电容性负载时,该级能够吸收和提供毫安电流。TLV704x具有一个漏极开路输出级,可以将其拉高至V CC以上,使其适用于电平转换器和双极性至单端转换器。
TLV7034 的特性

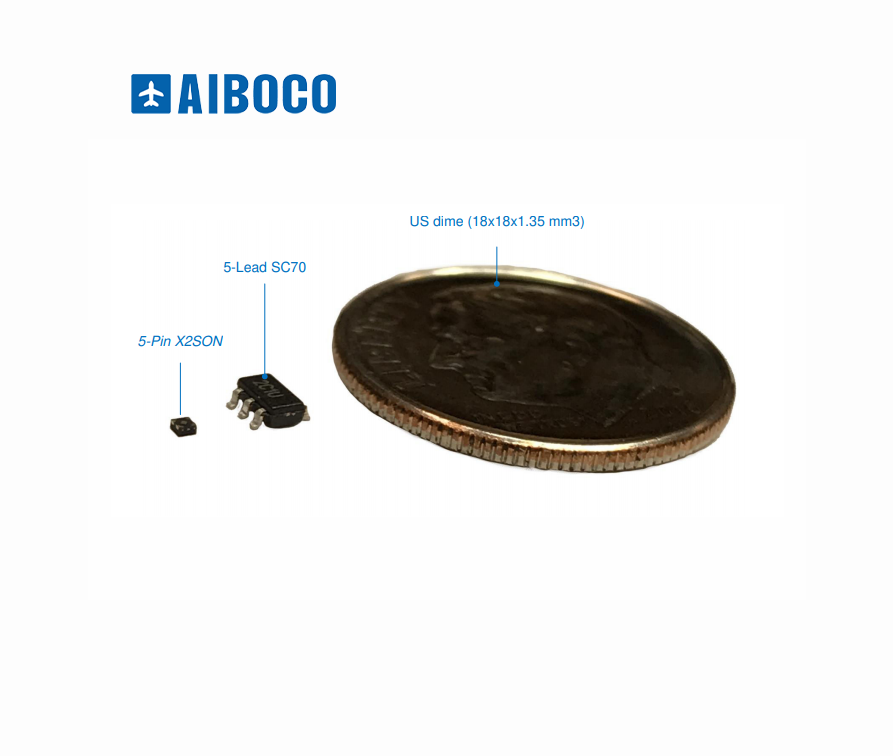

超小型X2SON,WSON,WQFN封装
微型SOT-23,SC70,VSSOP和TSSOP封装
1.6 V至6.5 V的宽电源电压范围
静态电源电流为315 nA
3 µs的低传播延迟
轨到轨共模输入电压
内部磁滞
推挽输出(TLV703x)
开漏输出(TLV704x)
过驱动输入无相位反转
–40°C至125°C工作温度
制造商零件编号 | 制造商 | 寿命周期 | 电源电压-最大 | GBP-增益带宽产品 | 通道数量 |
TLV4082DRYR | Texas Instruments | 新产品 | 5.5 V | 2 Channel | |
TLV7044RTER | Texas Instruments | 新产品 | 6.5 V | 4 Channel | |
TLV7034RTER | Texas Instruments | 新产品 | 6.5 V | 4 Channel | |
TLV4062QDBVRQ1 | Texas Instruments | 新产品 | 5.5 V | 2 Channel | |
INA186A5QDBVRQ1 | Texas Instruments | 新产品 | 5.5 V | 1 Channel | |
INA186A2QDBVRQ1 | Texas Instruments | 新产品 | 5.5 V | 1 Channel | |
INA186A4QDBVRQ1 | Texas Instruments | 新产品 | 5.5 V | 1 Channel | |
OPA2990SIDGSR | Texas Instruments | 新产品 | 40 V | 1.1 MHz | 2 Channel |
OPA2990IDDFR | Texas Instruments | 新产品 | 40 V | 1.1 MHz | 2 Channel |
OPA2990SIRUGR | Texas Instruments | 新产品 | 40 V | 1.1 MHz | 2 Channel |
TLV6700QDSERQ1 | Texas Instruments | 新产品 | 18 V | 1 Channel | |
INA280A1QDCKRQ1 | Texas Instruments | 新产品 | 20 V | 1.1 MHz | 1 Channel |
INA280A5QDCKRQ1 | Texas Instruments | 新产品 | 20 V | 800 kHz | 1 Channel |
INA280A4QDCKRQ1 | Texas Instruments | 新产品 | 20 V | 850 kHz | 1 Channel |
INA280A2QDCKRQ1 | Texas Instruments | 新产品 | 20 V | 1.1 MHz | 1 Channel |
INA280A3QDCKRQ1 | Texas Instruments | 新产品 | 20 V | 900 kHz | 1 Channel |
THS4561IRUNR | Texas Instruments | 新产品 | 12.6 V | 68 MHz | 1 Channel |
INA290A2QDCKRQ1 | Texas Instruments | 新产品 | 20 V | 1.1 MHz | 1 Channel |
INA290A3QDCKRQ1 | Texas Instruments | 新产品 | 20 V | 900 kHz | 1 Channel |
INA290A1QDCKRQ1 | Texas Instruments | 新产品 | 20 V | 1.1 MHz | 1 Channel |
INA290A4QDCKRQ1 | Texas Instruments | 新产品 | 20 V | 850 kHz | 1 Channel |
INA290A5QDCKRQ1 | Texas Instruments | 新产品 | 20 V | 800 kHz | 1 Channel |
BUF634AIDRBR | Texas Instruments | 新产品 | 36 V | 1 Channel | |
TLV9301IDBVR | Texas Instruments | 新产品 | 40 V | 1 MHz | 1 Channel |
TLV9101IDBVR | Texas Instruments | 新产品 | 16 V | 1.1 MHz | 1 Channel |
