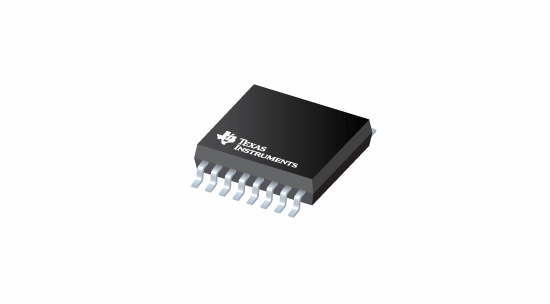

TMUX6211,TMUX6212和TMUX6213是互补金属氧化物半导体(CMOS)开关,具有四个可独立选择的1:1单刀单掷(SPST)开关通道。器件采用单电源(4.5 V至36 V),双电源(±4.5 V至±18 V)或非对称电源(例如V DD = 12 V,V SS = –5 V)工作。TMUX621x在源(Sx)和漏极(Dx)引脚上支持双向模拟和数字信号,范围从V SS到V DD。
TMUX621x的开关由SELx引脚上的适当逻辑控制输入控制。TMUX621x是精密开关和多路复用器系列产品的一部分,具有极低的导通和截止泄漏电流,可将其用于高精度测量应用。
双电源范围:±4.5 V至±18 V
单电源范围:4.5 V至36 V
低导通电阻:2Ω
高电流支持:370 mA(最大)
–40°C至+ 125°C的工作温度
兼容1.8 V逻辑
故障安全逻辑
轨到轨操作
双向操作
