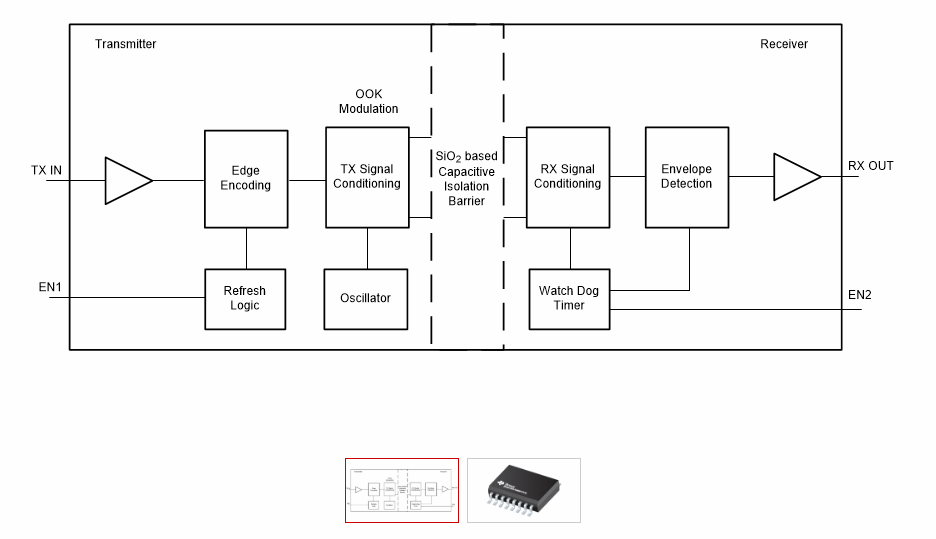

ISO7041器件是一种超低功耗,多通道数字隔离器,可用于隔离CMOS或LVCMOS数字I / O。每个隔离通道均具有一个逻辑输入和输出缓冲器,该缓冲器由一个双容性二氧化硅(SiO 2)绝缘栅隔开。创新的基于边缘的架构与ON-OFF键控调制方案相结合,使这些隔离器能够消耗极低的功率,同时满足UL1577规定的3000V RMS隔离额定值。该器件的每通道动态电流消耗低于120 µA / Mbps,而在3.3 V时,每通道静态电流消耗为3.5 µA,从而允许在功率和散热受限的系统设计中使用ISO7041。
该器件的工作电压低至1.71 V,高至5.5 V,并且在隔离栅的每一侧均具有不同的电源电压,可以完全正常工作。四通道隔离器采用16-QSOP封装,具有三个正向通道和一个反向通道。该设备具有默认的输出高电平和低电平选项。如果输入功率或信号丢失,则对于带后缀F的ISO7041设备,默认输出为高,而带后缀F的ISO7041F设备的默认输出为低。
隔离器通过我们强大的电容性SiO 2绝缘屏障提供超低功率隔离。ISO70xx的低功耗特性使这些高性能,高可靠性的数字隔离器可用于具有高功率和热限制的应用中,例如现场变送器和可编程逻辑控制器(PLC)。该系列设备:
提供超低功耗操作,每通道电流消耗低至4.2 µA,10 kbps时的总电流消耗低于20 µA,功率可扩展至2 Mbps。
具有可靠的隔离势垒强度,可支持3 kVrms的隔离电压,100 kV / µs的典型共模瞬变抗扰度以及超过100年的预计使用寿命。
通过ATEX和IECEx认证,可在本质安全(IS)设计和IS-to-IS危险环境中实现强大的隔离。
超低功耗
每通道静态电流为3.5 µA(3.3 V)
100 kbps(3.3 V)时每通道15 µA
1 Mbps(3.3 V)时每通道116 µA
坚固的隔离栅
超过100年的预计使用寿命
3,000 V RMS隔离额定值
±100 kV / µs的典型CMTI
宽电源范围:1.71 V至1.89 V和2.25 V至5.5 V
温度范围广:
1.71 V至1.89 V:–55°C至+ 105°C
2.25 V至5.5 V:–55°C至+ 125°C
小型16-QSOP封装(16-DBQ)
信令速率:最高4 Mbps
默认输出高(ISO7041)和低(ISO7041F)选项
强大的电磁兼容性(EMC)
系统级ESD,EFT和浪涌抗扰度
跨隔离栅的±8 kV IEC 61000-4-2接触放电保护
极低的排放
安全相关认证:
UL 1577组件识别计划
DIN VDE V 0884-11
CQC,TUV和CSA
IECEx(IEC 60079-0和IEC 60079-11)和ATEX(EN 60079-0和EN 60079-11)
