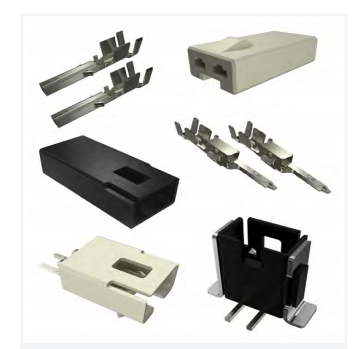

Amphenol的标准Book 20 FLM系列连接器允许模块连接到LED驱动器和控制系统。该模块可以方便地进行现场维护和必要时更换。FLM系列连接器可提供线对线和线对板配置。pin接触连接器(LEX-MR插座)可作为直角或垂直的PCB安装SMT尾部,或作为线终端外壳用于压接触点(单独购买)。插座接触连接器(LEX-LP插头)可与线压接点(单独购买)使用,或与插入式线终止集成接点。
凹窝闭锁与Poka-Yoke配对对齐功能DALI-2总线实现灯具与模块之间的双向通信可提供无工具插入终端的插头兼容所有扎加达利书20的应用程序LEX-LP连接器提供防指触点保护
位置可分离接口与Poka轭功能.集成的低轮廓凹槽闩锁功能提供5N最低保留-SMT插座有直角和垂直配置.SMT插座具有菱形模压对准插销。插头可与卷曲插座接触(可在卷轴或插入线终止选项LEX-LP连接器为IP20防指设计.
材料外壳:耐高温热塑性塑料,UL94V-0。接触:铜合金,镀亚光锡超过镍机械性能机械冲击:50G's, Yz sin, 11ms,每ElA-364-271振动:第二个VIl,字母D,每ElA-364-28。耐久性:根据ElA-364-09, 25个配对周期电气性能.Current评级:max - 7。每路18AWG导线.5A max。每路20AWG导线马克斯。每个电路22AWG导线额定电压:250伏/ VDO接触电阻(LLCR):环境暴露后最大A20m绝缘电阻:500MS2分钟@ 500VDC测试电压耐压:1500VAC包装磁带和卷轴(PCB安装插座)卷轴(卷曲接点).散装包装(电线终端外壳)
