Broadcom AEDR-9920 3通道反射式光学编码器提供可选和可编程选项,包括三通道数字差分A、B和I输出。数字输出选项包括双通道正交 (AB) 数字输出用于方向检测和第三通道指数数字输出。这些编码器具有内置引脚可选插值器,用于1x、2x、4x、8x、16x、32x、64x、128x和256x插值以及SPI可编程插值器(1x至512x)。AEDR-9920编码器还具有内置LED电流调节功能,高编码分辨率为225LPI(线路/英寸)或8.86LPmm(线路/毫米)。这些编码器与TTL兼容,支持输出与大多数信号处理电路连接。

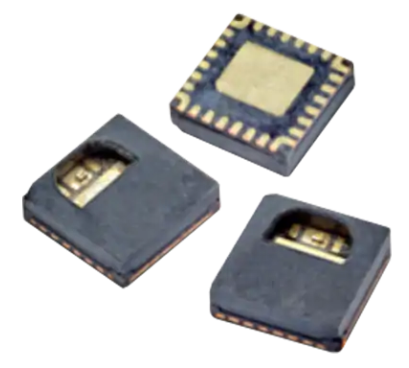

AEDR-9920编码器包含LED光源和光电检测电路,采用4mm x 4mm x 1.05mm表面贴装无引线封装。这些编码器在-40°C至115°C温度范围内工作。典型应用包括闭环步进电机、工业打印机、机器人、读卡器、云台 (PTZ) 摄像头和光度设备。
数字输出选项:
3通道差分或TTL兼容

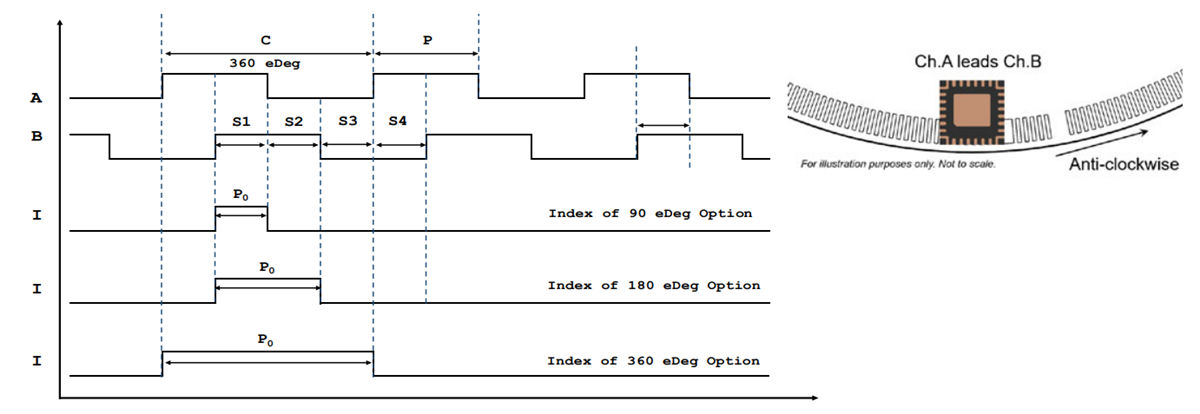

双通道正交 (AB) 数字输出用于方向检测和第三通道和指数数字输出
内置引脚可选插值器,用于1x、2x、4x、8x、16x、32x、64x、128x和256x插值。
SPI可编程插值器(1x至512x)
4mm x 4mm x 1.05mm表面贴装无引线封装
工作电压范围:3.3V至5V
内置LED电流调节
工作温度范围:-40°C至115°C
高编码分辨率:225 LPI(线路/英寸)或8.86 LPmm(线路/毫米)
闭环步进电机
小型电机、执行器
工业打印机
机器人
读卡器
云台 (PTZ) 摄像头
便携式医疗设备
光度设备
线性级
