描述

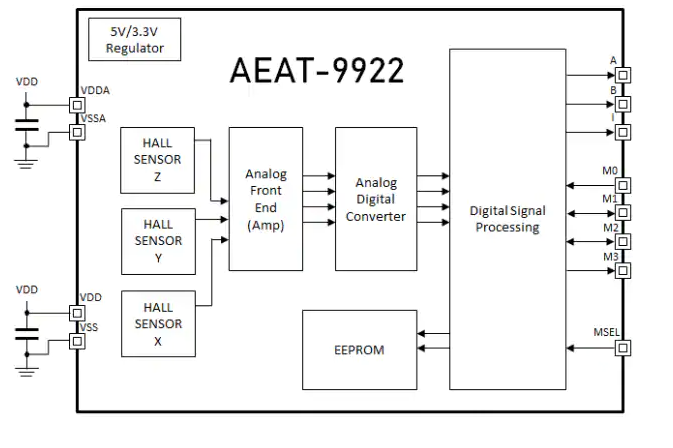

Broadcom AFAT-9922是一款角maanetic旋转传感器,可在满360度的旋转中提供精确的角测量。它是一个复杂的系统,使用集成霍尔传感器元件,在单个设备内进行复杂的模拟和数字信号处理。简单的两极磁铁通过垂直旋转产生必要的磁场。宽磁场传感器配置允许上轴(轴的末端)或离轴(轴的侧面)模式的应用。
Broadcom AEAT-9922是一种多功能的解决方案,能够通过其robus架构支持广泛的应用,以测量和交付绝对信号和增量信号。绝对角度测量提供了磁体角度位置的即时指示,具有10至18位的可选一次性可编程分辨率。当被选中时,它的定位数据就会以数字形式表示,并在需要时通过标准的SSI(奇偶性)和SPI(带有CRC和奇偶选项)通信协议进行评估。用户mav也选择接收它的绝对角度位置在pwm编码的输出信号(与CRC增量位置显示在ABl和UWw信号上,具有广泛的用户可配置的分辨率,从1CPR到10,000CPR。ABI信号和UVW换向信号的1至32极对(2至64极)的极对。
关键特性
5V和3.3V运行可选10位至18位的绝对分辨率灵活的增量ABlI分辨率范围从1到10000CPR整流角输出UVW 1pp到32ppWM输出模式用户可编程零位,方向,指数widtr和指数位置可编程的滞后通过2线SSl的绝对输出。

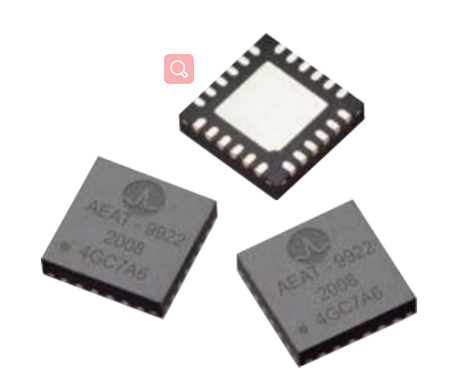

3线SSI和4线SPI。每种都有不同的模式可供选择。紧凑的QFN-24引线(4毫米× 4毫米)封装通过无铅认证内角校正精度高规范绝对10位到18位的分辨率递增输出分辨率1到10000cprUVW输出1 ~ 32对极对宽工作温度-40°C至125°C应用程序无刷直流电机和步进电机更换解析器和电位器工业自动化和机器人技术工业缝纫机及纺织设备.
