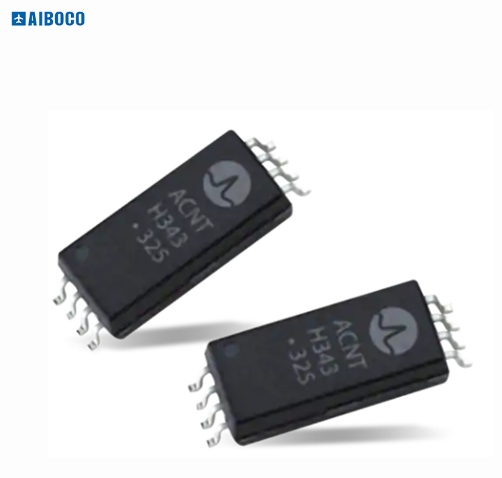

Broadcom ACNT-H343 5A栅极驱动光耦合器采用15mm SSO-8封装，设计用于高电压、空间受限的工业应用。 这些应用包括690VAC电机驱动器和1.5kVDC太阳能逆变器。ACNT-H343光耦合器的封装平台具有15mm的宽爬电距离和14.2mm的电气间隙。另外，由于采用此封装平台，该器件实现了高绝缘电压和紧凑的封装尺寸，可在狭小的空间内提供增强的高压保护和信号隔离。

ACNT-H343的共模瞬态抑制 (CMTI) 大于100kV/µs，有助于防止在嘈杂环境中出现错误的栅极驱动器故障。此外，该器件具有最低传播延迟（比上一代器件快三倍），可实现高频开关，从而提高驱动IGBT和SiC/GaN MOSFET的效率。

特性

• 峰值输出电流：5A（最大值）

• 15mm爬电距离和14.2mm电气间隙

• 轨到轨输出电压

• 欠压锁定功能，带负电源的VE参考

• 最大传播延迟为150ns

• 最大传播延迟差为90ns

• 100kV/µs最小共模抑制 (CMR)（VCM = 1500V时）

• ICC = 5.0mA最大电源电流

• 宽工作VCC范围：15V至30V

• 工业温度范围：-40°C至+110°C

• 安全认证

• UL认证：7500VRMS，持续1分钟

• CSA认证

• IEC/EN/DIN EN 60747-5-5 VIORM = 2,262VPEAK

应用

• IGBT/MOSFET栅极驱动器

• 交流和无刷直流电机驱动

• 可再生能源逆变器

• 工业逆变器

• 开关电源
