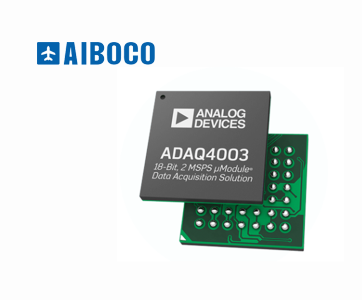

Analog Devices Inc. ADAQ4003 18位 2MSPS µModule®数据采集系统是一套信号链解决方案,可降低精密测量系统的开发周期,将元件选择、优化和布局等信号链设计挑战从设计人员转移至器件。ADAQ4003采用系统级封装 (SIP) 技术,将多个常见信号处理和调理模块集成到单个器件中,从而减少了终端系统元件数量。这些块包括高分辨率18位2MSPS逐次逼近寄存器 (SAR)、模数转换器 (ADC)、低噪声全差分ADC驱动器放大器 (FDA) 和稳定的基准缓冲器。
ADI ADAQ4003 µModule数据采集系统采用iPassives®技术,包括具有出色匹配和漂移特性的关键无源元件,可最大限度地减少温度相关误差源,从而优化系统性能。
该信号链解决方案采用小型、7mm × 7mm、0.80mm间距、49焊球CSP_BGA紧凑型封装,设计不影响性能,并简化最终系统物料清单管理。ADAQ4003的系统集成度大大降低了对印刷电路板 (PCB) 布局的敏感性,同时仍可灵活适应各种信号电平。
兼容串行外设接口 (SPI),串行用户接口采用独立的VIO电源供电,支持1.8V、2.5V、3V或5V逻辑。ADAQ4003的指定工作温度范围为-40°C至+125°C。
特性
改进了设计过程
±0.005% iPassives匹配电阻器阵列
输入范围(5V VREF):±10V、±5V或±2.5V
全差分ADC驱动器,具有可选输入范围
包含必要的无源元件
宽输入共模电压范围
高共模抑制比
单端至差分转换
提高了信号链密度
与分立式解决方案相比,占位面积变为1/4
小型7mm × 7mm、0.80mm脚距、49焊球CSP_BGA
板载基准缓冲器,具有VCM生成功能
高性能
吞吐量为2Msps,无管道延时
确保18位无失码
INL:±3ppm(典型值),确保±8ppm
SINAD:99dB(典型值) (G=0.454)
失调误差漂移:0.7ppm/°C(典型值)(G=0.454)
增益误差漂移:±0.5ppm/°C(典型值)
总功耗低:51.6mW(2MSPS时典型值)
与串行接口SPI/QSPI™/MICROWIRE™/DSP兼容
多功能逻辑接口电源,1.8V、2.5V、3V或5V
