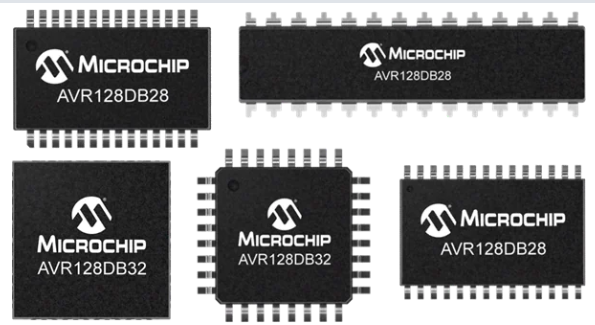

Microchip Technology AVR® DB 8位微控制器设计用于为工业控制、家用电器和物联网 (IoT) 等应用提供模拟信号调理、实时控制和多电压操作。AVR DB MCU在1.8V至5.5V整个电源电压范围内的工作频率高达24MHz。这些器件包括32KB、64KB和128KB闪存型号,采用28至64引脚封装。
AVR DB MCU基于AVR内核的低功耗性能,具有世界一流的内核独立外设 (CIP) 和满载智能模拟产品组合。模拟信号调理 (ASC) 模块包括三个片上运算放大器 (OPAMP),无需外部元件即可实现信号调理。该多电压I/O系统支持与以不同电压运行的系统进行安全双向通信。AVR DB MCU具有事件系统、可配置自定义逻辑 (CCL) 以及智能模拟外设等特性,因此非常适合用于传感器应用、物联网终端节点以及其他需要信号调理或电平转换的应用。
Microchip Technology AVR DB MCU由全面开发生态系统提供全方位支持。免费MPLAB® X集成
开发环境 (IDE) 和Studio包含一个内置的GCC编译器。强大的MPLAB Code Configurator和Atmel START配置工具生成经过工厂验证的C代码,实现快速设计。
Microchip Technology AVR DB微控制器推荐用于面向工业和汽车产品(IEC 61508和ISO 26262)的安全关键型应用。Microchip可根据要求提供必要的文档,例如FMEDA报告和安全手册。
内部24MHz振荡器
高达128KB闪存
高达16KB SRAM
高达22通道、130ksps 12位差分模数转换器 (ADC)
10位350ksps数模转换器 (DAC)
模拟信号调理 (OPAMP)
模拟比较器 (AC),具有可扩展的参考输入
多达三个零交叉检测器 (ZCD)
内置安全功能,包括POR、BOR、VLM和循环冗余校验 (CRC) 扫描
时钟故障检测
16位实时时钟 (RTC) 和周期中断定时器
可配置自定义逻辑 (CCL) 外设
多达10通道事件系统外设
可配置的内部生成参考电压
USART/SPI/双模两线接口 (TWI)
最多可提供54个I/O
端口C上多电压I/O
所有输入引脚均可选择1.8V容限输入
工作电压范围:1.8V至5.5V
工作温度范围
-40°C至+85°C(工业)
-40°C至+125°C(扩展)
封装选项
64引脚TQFP、VQFN
48引脚TQFP、VQFN
32引脚TQFP、VQFN
28引脚SOIC、SSOP、SPDIP
物联网终端节点
工业控制
家用电器
传感器应用
信号调理
电平转换
制造商零件编号 | 制造商 | SR - 转换速率 | 电源电压-最大 | GBP-增益带宽产品 | 通道数量 |
MCP6V86T-E/OT | Microchip Technology | 4 V/µs | 5.5 V | 5 MHz | |
MCP6V86UT-E/LTY | Microchip Technology | 4 V/µs | 5.5 V | 5 MHz | |
MCP6V86UT-E/OT | Microchip Technology | 4 V/µs | 5.5 V | 5 MHz | |
MCP6009-E/SL | Microchip Technology | 1.9 V/µs | 5.5 V | 1 MHz | 4 Channel |
MCP6479-E/SL | Microchip Technology | 3.2 V/µs | 5.5 V | 1 MHz | 4 Channel |
HV56022T-V/KNX | Microchip Technology | 90 mV/us | 7 V | 2 Channel | |
MCP6007-E/SN | Microchip Technology | 1.9 V/µs | 5.5 V | 1 MHz | 2 Channel |
MCP6007-E/MS | Microchip Technology | 1.9 V/µs | 5.5 V | 1 MHz | 2 Channel |
MCP6477T-E/MS | Microchip Technology | 3.2 V/µs | 5.5 V | 1 MHz | 1 Channel |
MCP6477-E/SN | Microchip Technology | 3.2 V/µs | 5.5 V | 1 MHz | 1 Channel |
MCP6477T-E/SN | Microchip Technology | 3.2 V/µs | 5.5 V | 1 MHz | 1 Channel |
MCP6477-E/MS | Microchip Technology | 3.2 V/µs | 5.5 V | 1 MHz | 1 Channel |
MCP6009-E/ST | Microchip Technology | 1.9 V/µs | 5.5 V | 1 MHz | 4 Channel |
MCP6479-E/ST | Microchip Technology | 3.2 V/µs | 5.5 V | 1 MHz | 4 Channel |
MCP6542T-E/SNVAO | Microchip Technology | 5.5 V | 2 Channel | ||
MCP6562T-E/MSVAO | Microchip Technology | 5.5 V | 2 Channel | ||
MCP6V36T-E/OT | Microchip Technology | ||||
MCP6292T-E/MSVAO | Microchip Technology | 7 V/us | 6 V | 10 MHz | 2 Channel |
MCP6V16UT-E/OT | Microchip Technology | ||||
MCP661T-E/OTVAO | Microchip Technology | 32 V/us | 5.5 V | 60 MHz | 1 Channel |
MCP604T-E/STVAO | Microchip Technology | 2.3 V/us | 5.5 V | 2.8 MHz | 4 Channel |
MCP662T-E/MSVAO | Microchip Technology | 32 V/us | 5.5 V | 60 MHz | 2 Channel |
MCP6022T-E/SNVAO | Microchip Technology | 7 V/us | 5.5 V | 10 MHz | 2 Channel |
MCP6022T-I/SNVAO | Microchip Technology | 7 V/us | 5.5 V | 10 MHz | 2 Channel |
MCP6V17T-E/MS | Microchip Technology |
