Microchip Technology PIC16F15244 8位微控制器具有精心开发的片上内核独立外设 (CIP) 阵列,支持这些小尺寸MCU执行强大的、时间关键型任务。凭借其10位模数转换器 (ADC) 和基本功能集,这些器件非常适合用于简单的实时控制和基于传感器的应用,或用作更复杂设计的配套MCU。
PIC16F15244 MCU采用eXtreme低功耗技术,因此特别适合用于各种低功耗应用。该特性集包括多个PWM、各种通信外设以及一个内部温度传感器。这些器件还具有存储器功能,例如内存访问分区 (MAP)(在数据保护和引导加载程序应用中支持用户)和设备信息区 (DIA)(存储固定电压基准 (FVR) 偏移值以帮助提高ADC精度)。

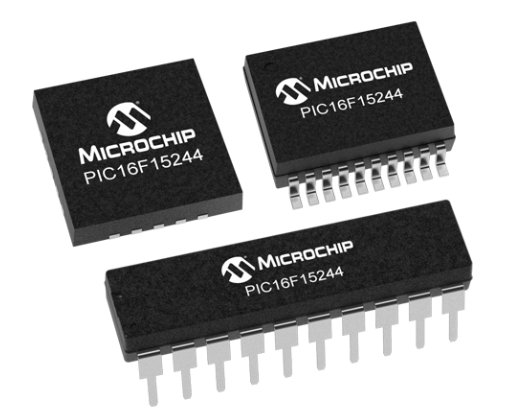

Microchip Technology PIC16F15244 MCU采用紧凑型PDIP20、SOIC20、SSOP20和VQFN20封装,非常适合用于空间受限的应用。
C编译器优化的RISC架构
增强中等内核,带49指令、16堆栈级别
外设引脚选择 (PPS)
7KB闪存程序内存,带自读/写功能
512B SRAM
eXtreme低功耗 (XLP)
48µA典型值(32kHz、3V/25°C时)
4MHz、5V/25°C时典型值<1mA
3V/25°C时典型值<900nA(启用WDT)
3V/25°C时典型值<600nA(禁用WDT)
睡眠
工作电流
通信
EUSART (UART)
MSSP (SPI/I2C)
智能模拟
带电压基准的12通道10位模数转换器
定时和测量
1个8/16位定时器 (TMR0)
1个16位定时器(TMR1)
1个8位定时器 (TMR2)
波形控制
2个10位PWM
2个捕获/比较/脉宽调制器 (CCP)
安全和监控
看门狗定时器 (WDT)
增强型上电/断电重置
具有快速恢复功能的可编程欠压复位 (BOR)
工作电压范围:1.8V至5.5V
工作温度范围:–40°C至+125°C
PDIP20、SOIC20、SSOP20和VQFN20封装选项
实时控制
传感器网络
I/O扩展
键盘控制器
制造商零件编号 | 制造商 | 封装 / 箱体 | 封装 |
PIC16F15244-E/SO | Microchip Technology | SOIC-20 | Tube |
PIC16F15244-I/SS | Microchip Technology | SSOP-20 | Tube |
PIC16F15244T-I/SS | Microchip Technology | SSOP-20 | Cut Tape, Reel |
PIC16F15244-I/SO | Microchip Technology | SOIC-20 | Tube |
PIC16F15244T-I/SO | Microchip Technology | SOIC-20 | Cut Tape, Reel |
PIC16F15244-I/REB | Microchip Technology | VQFN-20 | Tray |
PIC16F15244-E/REB | Microchip Technology | VQFN-20 | Tray |
PIC16F15244-E/SS | Microchip Technology | SSOP-20 | Tube |
PIC16F15244-E/P | Microchip Technology | PDIP-20 | Tube |
PIC16F15244-I/P | Microchip Technology | PDIP-20 | Tube |
PIC16F15244T-I/REB | Microchip Technology | VQFN-20 | Reel |
