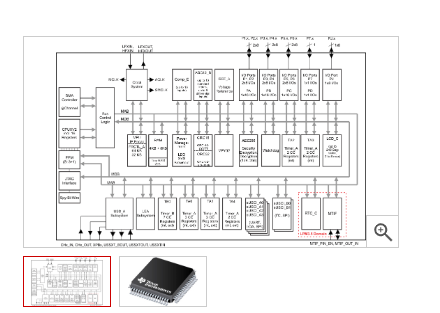

德州仪器(TI)MSP430FR604x和MSP430FR504x SoC是MSP430超声感应微控制器(MCU)系列的一部分,是功能强大的,高度集成的设备,专为超声波水表,热量表和煤气表而设计。这些MCU提供了集成的超声波感应解决方案(USS_A)模块,可为各种流速提供高精度。由于具有最大的集成度,USS_A有助于提供超低功耗的计量功能,并降低系统成本,并且需要很少的外部组件。
MSP430FR604x和MSP430FR504x器件实现基于ADC的高速信号采集,然后使用低能耗加速器(LEA)进行优化的数字信号处理,以提供高精度计量解决方案,并为电池供电的计量应用提供最佳的超低功耗。
USS_A模块包括一个可编程脉冲发生器(PPG)和一个具有低阻抗输出驱动器的物理接口(PHY),以实现最佳的传感器激励和精确的阻抗匹配,从而为零流漂移(ZFD)提供最佳结果。USS_A模块还包括一个可编程增益放大器(PGA)和一个高速12位8-MspsΣ-ΔADC(SDHS),用于从工业标准超声换能器中精确采集信号。
福川电子的MSP430FR604x和MSP430FR504x MCU还集成了其他外设,以改善用于计量的系统集成。它具有计量测试接口(MTIF)模块,以实现脉冲生成以指示流量计测量的流量。它还具有一个片上8-mux LCD驱动器(仅MSP430FR604x),一个实时时钟(RTC),一个12位SAR ADC,一个模拟比较器,一个高级加密(AES256)模块和一个循环冗余校验(CRC)模块。
广泛的硬件和软件生态系统支持MSP430FR604x和MSP430FR504x MCU,并带有参考设计和代码示例,可帮助您快速开始设计。开发套件包括MSP-TS430PN80C 80针目标开发板和EVM430-FR6043超声波气体流量计EVM。TI还提供了免费软件,包括超声传感设计中心,超声传感软件库和MSP430Ware™软件。
MSP430FR604x和MSP430FR504x MCU系列集成了TI的FRAM(铁电RAM)和完整的超低功耗MSP系统架构,从而使系统设计人员能够在提高性能的同时降低能耗。FRAM技术将低能耗的快速写入,RAM的灵活性和耐用性与闪存的非易失性相结合。
一流的超声波水和气体流量测量,具有超低功耗
在从低到高流速以及整个工作温度范围内,±250 ps的差分飞行时间(dToF)精度
在200:1的宽动态范围内,达到12000升/小时的±1%精度
能够测量> 25000升/小时的流量
能够检测小于3升/小时的最小流速
<100 ps的高精度时间测量分辨率
总体电流消耗约为20 µA,每秒可得到一组结果
在从低到高流速以及整个工作温度范围内,±12.5ps的差分飞行时间(dToF)精度
在500:1的宽动态范围内达到±1%的精度
能够在直径25毫米的管道上测量最大流量为8800升/小时(40加仑/分钟)的最大流量
能够检测<1升/小时(0.005加仑/分钟)的最小流速
<5 ps的高精度时间测量分辨率
大约3µA的总电流消耗,每秒可得到1组结果
能够支持直径为15mm至1000mm的各种管道
水
气体
符合并超过ISO4064,OIML R49,EN 14236和EN 1434精度标准
能够直接连接标准超声传感器(高达2.5 MHz)
集成模拟前端–超声波传感解决方案(USS_A),包括
可编程脉冲发生器(PPG),以产生各种频率的多音调脉冲
具有低阻抗输出驱动器(4Ω)的集成PHY可控制输入和输出通道
高性能高速12位模数转换器(SDHS),输出数据速率高达8 Msps
具有–6.5 dB至30.8 dB的可编程增益放大器(PGA)
高性能PLL,输出范围为68至80 MHz
计量测试接口(MTIF)
脉冲发生器和脉冲计数器
脉冲速率高达每秒1024个脉冲(p / s)
计数容量高达65535(16位)
在200 nA(典型值)的LPM3.5中运行
低能加速器(LEA)
独立于CPU的操作
与CPU共享8KB的RAM
高效的256点复数FFT:速度比Arm Cortex-M0 +内核快40倍
嵌入式微控制器
16位RISC架构,最高16MHz时钟
宽电源电压范围:1.8 V至3.6 V (1)
优化的超低功耗模式
活动模式:大约120 µA / MHz
带有实时时钟(RTC)(LPM3.5)的待机模式:450 nA (2)
关断(LPM4.5):30 nA
铁电随机存取存储器(FRAM)
高达64KB的非易失性存储器
超低功耗写入
以每字125 ns的速度快速写入(4 ms中为64KB)
统一内存=程序+数据+单个空间存储
10 15写入周期耐力
防辐射和非磁性
智能数字外设
32位硬件乘法器(MPY)
6通道内部DMA
具有日历和闹钟功能的RTC
6个16位定时器,每个定时器最多具有7个捕获/比较寄存器
32位和16位循环冗余校验(CRC)
高性能模拟
12通道模拟比较器
具有窗口比较器,内部基准和采样保持功能的12位ADC,具有多达8个外部输入通道
集成LCD驱动器,带对比度控制功能,最多可显示248段
多功能输入/输出端口
所有引脚均支持电容式触摸功能,无需外部组件
可访问的按位,按字节和按字(成对)
在所有端口上从LPM进行边缘可选唤醒
所有端口上的可编程上拉和下拉
代码安全性和加密
128位或256位AES安全加密和解密协处理器
用于随机数生成算法的随机数种子
IP封装可保护内存免受外部访问
FRAM具有固有的安全优势
增强的串行通讯
硬件UART或I 2 C引导加载程序(BSL)
I 2 C具有多从站寻址
具有自动波特率检测的UART
IrDA编码和解码
多达4个eUSCI_A串行通信端口
最多2个eUSCI_B串行通信端口
灵活的时钟系统
固定频率DCO,具有10种可选的工厂调整频率
低功耗低频内部时钟源(VLO)
32kHz晶体(LFXT)
高频晶体(HFXT)
开发工具和软件
超声波传感设计中心图形用户界面
超声波传感软件库
EVM430-FR6043燃气表评估模块板
MSP-TS430PN80C 80引脚封装的目标插座板
带有EnergyTrace ++技术的免费专业开发环境
适用于MSP微控制器的MSP430Ware™
设备比较总结了可用的设备型号和包装选项
(1)最小电源电压受SVS电平限制(请参阅SVS规格)
(2) RTC由3.7pF晶振提供时钟。
