MSP430FR267x是一款用于电容式触摸感应的超低功耗MSP430™微控制器，具有CapTIvate触摸技术，适用于按钮，滑块，滚轮和接近应用。采用CapTIvate技术的MSP430 MCU提供了市场上集成度最高，最自主的电容式触摸解决方案，并且具有最低的功耗，并具有很高的可靠性和抗噪声能力。TI的电容式触摸技术可在同一设计上同时支持自电容和互电容电极，以实现最大的灵活性。采用CapTIvate技术的MSP430 MCU可在厚玻璃，塑料外壳，金属和木材中运行，并在潮湿，油腻和肮脏的恶劣环境下运行。
TI电容式触摸感应MSP430 MCU受到广泛的硬件和软件生态系统的支持，以及参考设计和代码示例，可帮助您快速开始设计。开发套件包括MSP-CAPT-FR2633 CapTIvate技术开发套件。TI还提供免费软件，包括CapTIvate设计中心，工程师可以在其中使用易于使用的GUI和MSP430Ware™软件快速开发应用程序，并通过CapTIvate技术指南获得全面的文档。
TI MSP430低功耗微控制器系列由具有针对各种应用的不同外设集的设备组成。该架构与广泛的低功耗模式相结合，经过优化，可延长便携式测量应用中的电池寿命。该MCU具有功能强大的16位RISC CPU，16位寄存器和常量发生器，可最大程度地提高代码效率。数控振荡器（DCO）使MCU可以在不到10 µs（典型值）的时间内从低功耗模式唤醒到活动模式。
CapTIvate™技术–电容式触摸
CapTIvate Design Center PC GUI使工程师无需编写代码即可实时设计和调整电容式按钮
ROM中的CapTIvate软件库为客户应用提供了充足的FRAM
触摸唤醒模式下，每个按钮小于0.9 µA，其中电容状态测量和触摸检测是在CPU处于睡眠状态时由硬件状态机完成的
触摸唤醒状态机允许在CPU睡眠时进行电极扫描
硬件加速，用于环境补偿，过滤和阈值检测
多达16个自电容和64个互电容电极
在同一设计中混合并匹配自电容和互电容电极
支持多点触控功能
电容检测范围广，电极范围从0到300 pF
对电源线，RF和其他环境噪声的抵抗力增强
内置扩频，自动调谐，噪声过滤和去抖动算法
启用具有10V RMS共模噪声，4kV电快速瞬变和15kV静电放电的可靠触摸解决方案，从而支持IEC‑61000-4-6，IEC-61000-4-4和IEC‑61000 -4-2合规
减少射频辐射，简化电气设计
支持金属触摸和防水设计
快速电极扫描，同时进行四次扫描
支持多达1024点的高分辨率滑块
接近感应
表现
可靠性
灵活性
低电量
使用方便
嵌入式微控制器
16位RISC架构
时钟支持高达16 MHz的频率
宽电源电压范围为3.6 V至1.8 V（最低电源电压受SVS电平限制，请参见SVS规格）
优化的超低功耗模式
活动模式：135 µA / MHz（典型值）
待机：<5 µA触摸唤醒，带有四个传感器
关断（LPM4.5）：不使用SVS时为37 nA
低功耗铁电RAM（FRAM）
高达64KB的非易失性存储器
内置纠错码（ECC）
可配置的写保护
统一存储程序，常量和存储
10 15写入周期耐力
防辐射和非磁性
智能数字外设
四个16位定时器，每个定时器具有三个捕捉/比较寄存器（Timer_A3）
一个具有7个捕获/比较寄存器的16位定时器（Timer_B7）
一个与CapTIvate技术相关的16位计时器
1个16位仅计数器RTC
16位循环冗余校验（CRC）
增强的串行通信，支持引脚重映射功能
两个eUSCI_A支持UART，IrDA和SPI
两个eUSCI_B支持SPI和I 2 C
高性能模拟
集成6位DAC作为参考电压
可编程迟滞
可配置的高功率和低功率模式
内部共享基准（1.5、2.0或2.5 V）
采样保持200 ksps
一个12位模数转换器（ADC），最多12个通道
一款增强型比较器（eCOMP）
时钟系统（CS）
室温下具有片上基准电压源的精度为±1％
片上32 kHz RC振荡器（REFO），支持1 µA
带有锁频环（FLL）的片上16MHz数字控制振荡器（DCO）
片上超低频10kHz振荡器（VLO）
片上高频调制振荡器（MODOSC）
外部32kHz晶体振荡器（LFXT）
1至128的可编程MCLK预分频器
从MCLK派生的SMCLK，其可编程预分频器为1，2，4，或8
常规输入/输出和引脚功能
LQFP-48封装上的43个I / O
所有GPIO上的43个中断引脚可以将MCU从低功耗模式唤醒
开发工具和软件
CapTIvate设计中心–代码生成，可自定义的GUI，实时调整
MSP CapTIvate™MCU开发套件评估：与CAPTIVATE‑PGMR编程器和电容触摸MSP430FR2676 MCU板CAPTIVATE‑FR2676配合使用
目标开发板MSP‑TS430PT48A
开发工具
易于使用的生态系统
16KB ROM库包括CapTIvate触摸库和驱动程序库
家庭成员（另请参阅设备比较）
MSP430FR2676：64KB的程序FRAM，512B的信息FRAM，8KB的RAM
支持多达16个自电容和64个互电容传感器
MSP430FR2675：32KB的程序FRAM，512B的信息FRAM，6KB的RAM
支持多达16个自电容和64个互电容传感器
MSP430FR2673：16KB的程序FRAM，512B的信息FRAM，4KB的RAM
支持多达16个自电容和64个互电容传感器
MSP430FR2672：8KB的程序FRAM，512B的信息FRAM，2KB的RAM
支持多达16个自电容和24个互电容传感器
套餐选项

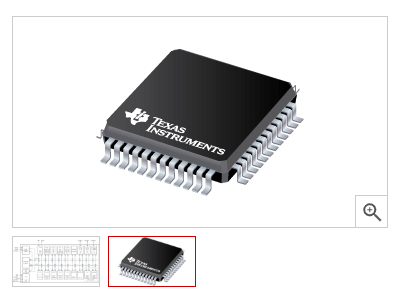

48针：LQFP（PT）
40引脚：VQFN（RHA）
32引脚：VQFN（RHB）
