HD51中型液压压接钳是最受欢迎的手动液压压接钳。HD51仍然很轻巧,仅为4.6磅,但是在许多应用中,5.5吨的模压力和更大的模配置将压接功能范围扩展到2/0 AWG *导体。HD51液压压接机采用坚固的结构,轻巧的材料和舒适的手柄,具有最佳的人体工程学优势。更大,更高效的液压泵系统减少了完成压接所需的手柄闭合件数量。其他功能如下:
•长度:356毫米(14英寸)
•重量4.6磅(2.08千克)
•压接力:5.5吨(48.93kN)
•自动溢流阀,防止过度压缩
•释放丨永远放松压接压力和打开模具
•180°旋转头便于在狭窄的工作区域内使用。
•线径:(在许多电源应用中为#12至#2/0 AWG,在同轴六边形压接中为.700(17.78mm)。
*电线范围会因电线和端子/触点而异。

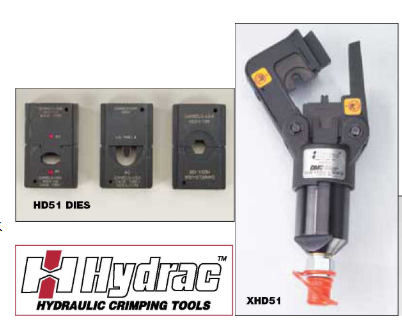

XHD51远程液压压接头是生产线和维修返修中心上高产量应用的首选解决方案。泵送系统为远程压接头提供液压动力,压接头可以安装在固定位置,用作手持工具。推荐的液压泵是多功能HPU11M气动泵,该泵产品在本目录第116页上。适用于XHD51的其他规格如下:
•长度:7.1英寸(180.3毫米)
•重量3.85磅(1.74千克)
•压接力:5.5吨(48.93kN)
DMC1383工具套件包含HD51手动工具以及用于压接绝缘和非绝缘端子的所有模具,以及尺寸8至2/0的接头。该工具套件包含在一个金属外壳中,该金属外壳带有带泡沫的插入物,该插入物具有成型的工具腔,永久粘贴在环形活页夹上的层压说明页以及标识每个工具位置的内装图。
EHCD51有关用于HD51模具的电动液压工具,请与西安福川电子科技联系
HD51 TOOL SERIES DIES | |||||||
P/N | "A" CAVITY | "A" LENGTH | "B" CAVITY | "B"LENGTH | APPLICATION | INDENTS | GAGE |
HD51-101 | .325 HEX | .125 | .216 HEX | .187 | .325 / .216 Hexes | ||
HD51-105 | .170 GAGE | .250 | #8 Insulated Terminals | G682 | |||
HD51-106 | .202 GAGE | .312 | #6 Insulated Terminals | G683 | |||
HD51-107 | .254 GAGE | .375 | #4 Insulated Terminals | G684 | |||
HD51-110 | .530 HEX | .365 | .530 Hex | ||||
HD51-112 | .440 HEX | .358 | .538 HEX | .358 | .440 / .538 Hexes | ||
HD51-113 | .312 GAGE | .470 | #2 Insulated Terminals | G801 | |||
HD51-114N | .135 GAGE | .312 | #8 Uninsulated Terminals | Single | G744 | ||
HD51-115N | .176 GAGE | .312 | #6 Uninsulated Terminals | Single | G745 | ||
HD51-116N | .206 GAGE | .312 | #4 Uninsulated Terminals | Single | G746 | ||
HD51-117N | .265 GAGE | .312 | #2 Uninsulated Terminals | Single | G747 | ||
HD51-118N | .135 GAGE | .312 | #8 Uninsulated Terminals | Double | G744 | ||
HD51-119N | .176 GAGE | .312 | #6 Uninsulated Terminals | Double | G745 | ||
HD51-120N | .206 GAGE | .312 | #4 Uninsulated Terminals | Double | G746 | ||
HD51-121N | .265 GAGE | .312 | #2 Uninsulated Terminals | Double | G747 | ||
HD51-122N | .275 GAGE | .470 | #1/0 Uninsulated Terminals | Single | G749 | ||
HD51-123N | .275 GAGE | .470 | #1/0 Uninsulated Terminals | Double | G749 | ||
HD51-124N | .370 GAGE | .470 | #2/0 Uninsulated Terminals | Double | G750 | ||
HD51-125N | .370 GAGE | .470 | #2/0 Uninsulated Terminals | Single | G750 | ||
HD51-127 | .445 HEX | .250 | .395 HEX | .200 | .445 / .395 Hexes | ||
HD51-128 | .410 GAGE | .470 | #1/0 Insulated Terminals | G854 | |||
HD51-129 | .404 GAGE | .470 | #2/0 Insulated Terminals | G855 | |||
HD51-130-1 | R .100, H .300 | #2 - #8 Uninsulated Needs HD51-131-2 or HD51-132-2 | Single (MALE) | ||||
HD51-131-2 | R .275 | R .145 | #2 & #8 Uninsulated Needs HD51-130-1 | Single (FEMALE) | G744 G747 | ||
HD51-132-2 | R .219 | R .188 | #4 & #6 Uninsulated Needs HD51-130-1 | Single (FEMALE) | G745 G746 | ||
HD51-133-2 | .312 GAGE | .170 GAGE | #2 & #8 Insulated Needs HD51-113-1 for #2 & HD51-105-1 for #8 | (FEMALE) | G801 (#2) G682 (#8) | ||
HD51-134-2 | .202 GAGE | .254 GAGE | #4 & #6 Insulated Needs HD51-106-1 for #6 & HD51-107-1 for #4 | (FEMALE) | G683 (#6) G684 (#4) | ||
HD51-138 | .377 HEX | .435 | #2 Uninsulated .377 Hex MS90485-2 Equiv. | MS90485-2 Equiv. | |||
HD51-139 | .587 HEX | .400 | .587 Hex | ||||
HD51-140 | .956 HEX | .500 HEX | .956 & .500 HEX | ||||
HD51-144 | .140 HEX | .470 | .130 Hex | ||||
HD51-148 | .216 HEX | .216 Hex | |||||
HD51-149 | .660 HEX | .400 | .660 Hex | ||||
HD51-150 | .352 HEX | .470 | AB Twinax Pin & Socket Contacts | ||||
HD51-152 | .304 GAGE | .470 | Packard Hughes .437 Ferrules | ||||
HD51-154 | .339 GAGE | .437 | MS25036 #1 MS23002-1 Equiv. | G726 | |||
HD51-157 | #10 Flag Terminal | ||||||
HD51-159 | .312 GAGE | .470 | #2 AWG Insulated | Elongated Hex | |||
HD51-160 | .500 HEX | 1.300 | #2 Uninsulated For Aluminum Wire | ||||
HD51-162 | .218 | .470 | .218 HEX |
