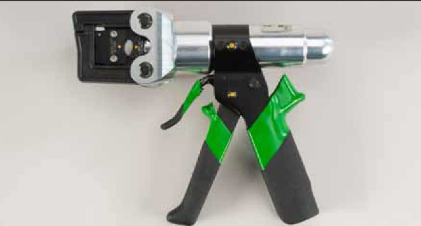

HD36手动液压工具
HD36液压压接钳是轻巧的设计和3.5吨力的精确施加的完美结合,可压接对于常规手动工具而言过大的电源触点。该工具旨在接受用于压接端子,接线片或任何其他特殊应用的整个D36模具系列。
3.5吨的压接力是通过多次操纵手柄来实现的。当施加了适当的压接力以防止过度压缩时,自动泄压阀会发出“喀哒”声。刀头还可以旋转360度,以便在狭窄的工作区域轻松操作。手动工具长8.5英寸,仅重3.3磅,可用一只手进行操作。
如果您的应用要求尚未被我们的标准模具之一满足,我们的工程部门将很高兴讨论适合您需求的设计,有关详细信息,请咨询DMC。
•3.5吨的模切力。
•可互换的模具。
•自动溢流阀,防止过度压缩
•释放丨永远减轻压接压力,并在半周期内打开模具
•180°旋转头便于在狭窄的工作区域内使用。
•每个工具都装在合适的手提箱中
HD36工具系列模具 | |||||
模具组件p / n | “ a”压接高度 | “一种” 长度 | “ b”压接高度 | “ b”长 | 类型/应用 |
HD36-101 | .552-DIA。 | 0.180 | 单腔圆形对应于HUSKIE HD-58 | ||
HD36-102 | .420-RAD。 | 0.180 | 单腔圆形对应于HUSKIE HD-34 | ||
HD36-103 | 0.530 | 0.365 | 单腔六角 | ||
HD36-104 | .750-量具 | 0.225 | 单腔六角形,对应于HOMAC 840 | ||
HD36-105N | 0.198 | 0.185 | 单腔六角 | ||
HD36-106N | 0.222 | 0.185 | 单腔六角 | ||
HD36-107N | 0.280 | 0.155 | 单腔六角 | ||
HD36-109 | .520-量具 | 0.340 | 单腔六角形,对应于HOMAC 5/8 | ||
HD36-110N | 0.530 | 0.344 | 对应于T&B 683-53701-1 | ||
HD36-111N | .135-量具 | 0.312 | #8非绝缘单压痕 | ||
HD36-112N | .176-量具 | 0.312 | #6非绝缘单压痕 | ||
HD36-113N | .206-量具 | 0.344 | #4非绝缘单压痕 | ||
HD36-114N | .265-量具 | 0.344 | #2非绝缘单压痕 | ||
HD36-115N | 0.226 | 0.110 | 0.169 | 0.110 | 双腔六角形对应于PEN-011-2和PEN-011-3 |
HD36-116N | 0.284 | 0.110 | 0.114 | 0.110 | 双腔六角形对应于PEN-011-1和PEN-011-4 |
HD36-124 | 0.390 | 0.344 | 单腔六角 | ||
HD36-125 | 0.600 | 0.344 | 单腔六角 | ||
HD36-126 | 0.217 | 0.344 | 单腔六角 | ||
HD36-128 | 0.160 | 0.344 | 单腔六角 | ||
HD36-130 | .130-量具 | 0.344 | 标记端子的单凹痕 | ||
HD36-131 | 0.446 | 0.344 | 1/0非绝缘端子接线片 | ||
HD36-132 | 0.487 | 0.344 | 2/0非绝缘端子接线片 | ||
HD36-135 | 0.110 | 0.100 | HDE36 GAGING模具 | ||
HD36-136 | .240量规 | 0.375 | #6绝缘(蓝色),对应于AMP 1490598-1 | ||
HD36-137 | .272量规 | 0.375 | #4绝缘(黄色),对应于AMP 1490599-1 | ||
HD36-138 | .176量规 | 0.202 | 0.111 | 0.202 | 非绝缘单压痕 |
HD36-139 | .204量规 | 0.250 | #8绝缘(红色),对应于AMP 1490597-1 | ||
HD36-142 | .184直径。 | 0.344 | 单腔通知 |
