INAx290是一款超精密电流检测放大器,可在2.7V至120V的宽共模范围内测量分流电阻两端的压降。超低电流测量精度可实现超高精度最大失调电压为±12 µV(最大值),最小增益误差为±0.1%(最大值),而高DC CMRR为160 dB(典型值)。INAx290不仅适用于直流电流测量,还适用于带宽为1.1 MHz(增益为20 V / V)和85 dB AC CMRR的高速应用(例如,快速过流保护)。 (在50 kHz时)。

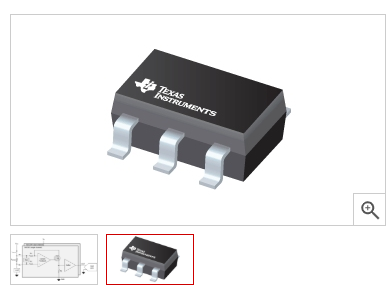

INAx290通过在2.7V至120V的宽共模范围内检测分流电阻两端的压降,从而提供进行超精密电流测量的能力。INAx290器件采用高度节省空间的封装。单通道INA290设备采用SC-70封装,而双通道INA2290设备采用VSSOP-8封装。
INAx290使用2.7V至20V的单电源供电,单通道设备每通道仅消耗370µA的电源电流(典型值)。这些器件具有五个增益选项:20 V / V,50 V / V,100 V / V,200 V / V和500 V / V。零漂移架构的低失调能够在扩展的工作温度范围(−40°C至+125°C)内实现低欧姆分流器的电流检测。
宽共模电压:
工作电压:2.7 V至120 V
生存电压:−20 V至+122 V
出色的CMRR:
160 dB直流
50 kHz时85 dB AC
准确性
失调电压:±12 µV(最大值)
失调漂移:±0.2 µV /°C(最大值)
增益误差:±0.1%(最大值)
增益漂移:±5 ppm /°C(最大值)
获得:
抵消:
可用收益:
A1设备:20 V / V
A2设备:50 V / V
A3设备:100 V / V
A4设备:200 V / V
A5设备:500 V / V
高带宽:1.1 MHz
摆率:2 V / µs
静态电流:370 µA(每通道)
