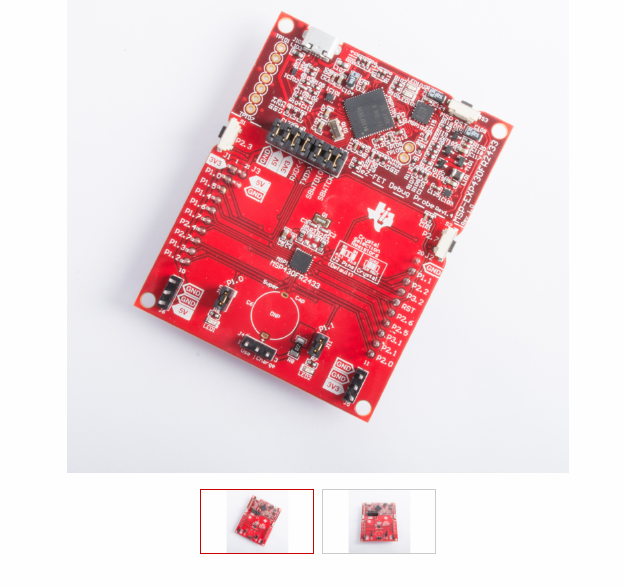

MSP-EXP430FR2433 LaunchPad™开发套件是基于MSP430FR2433价值线检测微控制器(MCU)的易于使用的评估模块(EVM)。它包含在超低功耗MSP430FR2x超值线感测MCU平台上开始开发所需的一切,包括用于编程,调试和能量测量的板载调试探针。该评估板包括2个按钮和2个LED,用于创建简单的用户界面。它还支持使用像可再充电电池那样的超级电容器(用户需要购买和安装),从而无需外部电源即可实现独立应用。
16MHz MSP430FR2433器件具有15.5KB嵌入式FRAM(铁电随机存取存储器),这是一种非易失性存储器,以其超低功耗,高耐用性和高速写访问而著称。结合4 KB的片上SRAM,用户可以访问15.5KB的存储器,以根据需要在程序和数据之间进行分配。例如,数据记录应用程序可能需要具有相对较小的程序存储器的大数据存储器,因此可以根据需要在程序和数据存储器之间分配该存储器。
特征
基于ULP FRAM技术的MSP430FR2433 16位MCU
EnergyTrace™技术可用于超低功耗调试
利用BoosterPack生态系统的20引脚LaunchPad套件标准
板载eZ-FET调试探针
2个按钮和2个LED用于用户交互
MSP430微控制器
MSP430FR2422 — 具有8KB FRAM,2KB SRAM,10位ADC,UART / SPI / I2C,定时器的16 MHz MCUMSP430FR2433 — 具有16KB FRAM,4KB SRAM,10位ADC,UART / SPI / I2C,定时器的16 MHz MCUMSP430G2452 — 具有8KB闪存,256B SRAM,10位ADC,比较器,定时器,SPI / I2C的16 MHz MCU
线性稳压器(LDO)
TLV700 — 具有使能功能的200mA,高PSRR,低IQ,低压差稳压器
套件名称 | 特征 |
---|---|
MSP430G2x LaunchPad套件 | 带有两个16位定时器,一个8通道比较器和一个8通道10位ADC的16KB闪存,现在带有一个采用EnergyTrace技术的板载EZ-FET仿真器和一个14/20引脚DIP插座。 |
MSP430FR6989 LaunchPad套件 | 128KB FRAM存储器,320段LCD控制器,12位ADC和AES256,可直接访问扩展的扫描接口-用于低功率旋转检测的双AFE |
MSP430FR5994 LaunchPad套件 | 256KB FRAM存储器和集成的低能耗加速器,用于信号处理。该EVM具有microSD卡插槽和超级电容器,无需外部电源即可使用 |
MSP430FR5969 LaunchPad套件 | 具有12位ADC,5个16位定时器,16通道比较器,AES256和3通道内部DMA的64KB FRAM存储器。 |
MSP430FR4133 LaunchPad套件 | 16KB FRAM存储器,LCD支持,一个10位ADC,三个带60 GPIO的16位定时器。 |
MSP430FR2476 LaunchPad套件 | 64 KB FRAM存储器,一个12位ADC,增强型比较器,四个16位定时器和43个GPIO |
MSP430FR2433 LaunchPad套件 | 16KB FRAM存储器,一个10位ADC,19个IO和四个定时器。 |
MSP430FR2355 LaunchPad套件 | 32KB FRAM存储器,可配置的智能模拟组合(12位DAC和PGA),12位ADC和两个增强的比较器以及24MHz的操作,44个GPIO和4个定时器。 |
MSP430FR2311 LaunchPad套件 | 4KB的FRAM存储器,一个集成的跨阻放大器(TIA),运算放大器和10位ADC以及增强的比较器。 |
MSP430F5529 LaunchPad套件 | 带有16通道12位ADC,四个16位定时器和12通道比较器,支持128KB闪存和USB 2.0。 |
