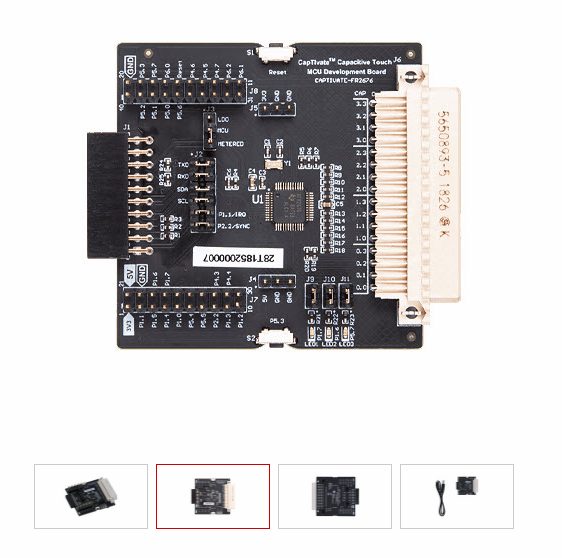

MSP430FR2676 CapTIvate™触摸MCU板(CAPTIVATE-FR2676)是一个简单的评估板,用于通过使用插入式传感器板(单独出售)来评估电容式触摸和接近传感器。
MCU板具有一个20针凹式调试连接器,用于调试板载MSP430FR2676 CapTIvate触摸MCU,以及一个用于48针传感器面板的连接器,该面板连接(或连接到)外部电容式触摸传感器。MCU板还包括用于部分填充的BoosterPack™插件模块的接头,以实现对LaunchPad™开发套件和BoosterPack插件模块的有限生态系统支持。
EVM当前支持以下工具包,这些工具包可在“带蓝牙®低能耗和电容式触摸参考设计的访问控制面板 ”(设计编号:TIDM-1004)中找到:MSP-EXP432P401R开发套件,BOOSTXL-CC2650MA BoosterPack插件模块,和BOOSTXL-K350QVG-S1 BoosterPack插件模块。EVM当前还支持在“具有MSP430™电容式触摸MCU,触觉和LCD参考设计的SimpleLink™MSP432™MCU”(设计编号:TIDM-CAPTIVATE-MSP432)中找到的这些套件:MSP-EXP432P401R开发套件和BOOSTXL-K350QVG -S1 BoosterPack插件模块。
特征
与CapTIvate生态系统传感器面板的接口,例如CAPTIVATE-BSWP
传感器面板连接器上提供16个启用电容式触摸的IO
有限的BoosterPack模块支持
外部电源接头,可用于向PCB提供外部电源
3个板载LED和1个板载按钮
MSP430微控制器
MSP430FR2672 — 具有16个I / O(16个传感器),8KB FRAM,2KB SRAM,27个I / O和12位ADC的电容式触摸MCUMSP430FR2673 — 具有16个I / O(64个传感器),16KB FRAM,4KB SRAM,27个I / O和12位ADC的电容式触摸MCUMSP430FR2675 — 具有16个触摸IO(64个传感器),32KB FRAM,6KB SRAM,43 IO,12位ADC,105C的电容式触摸MCUMSP430FR2676 — 具有16个触摸IO(64个传感器),64KB FRAM,8KB SRAM,43 IO,12位ADC,105C的电容式触摸MCU
