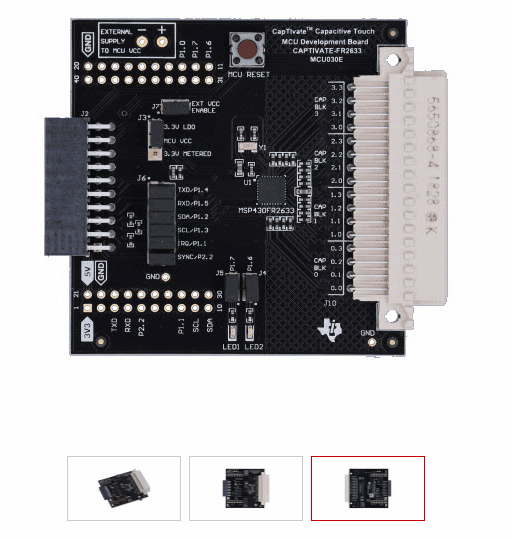

CapTIvate™MSP430FR2633 MCU板(CAPTIVATE-FR2633)是一个简单的评估板,可通过使用插入式传感器板(单独出售)来评估电容式触摸和接近传感器。MCU板具有用于调试板载MSP430FR2633 CapTIvate MCU的20针凹式调试连接器和用于连接至外部电容式触摸传感器的48针传感器面板连接器。MCU板上还包括部分填充的BoosterPack™插件模块接头连接器,可实现有限的LaunchPad™和BoosterPack生态系统支持。当前支持的套件包括MSP-EXP432P401R,BOOSTXL-CC2650MA,
特征
与CapTIvate生态系统传感器面板的接口,例如CAPTIVATE-BSWP
传感器面板连接器上提供16个启用电容式触摸的IO
有限的BoosterPack模块支持
提供外部2针电源接头,可用于向PCB提供外部电源
MSP430微控制器
MSP430FR2532 — 具有8个触摸IO(8个传感器),8KB FRAM,1KB SRAM,15个IO,10位ADC的电容式触摸MCUMSP430FR2533 — 具有16个触摸IO(24个传感器),16KB FRAM,2KB SRAM,19个IO,10位ADC的电容式触摸MCUMSP430FR2632 — 具有8个触摸IO(16个传感器),8KB FRAM,2KB SRAM,15个IO,10位ADC的电容式触摸MCUMSP430FR2633 — 具有16个触摸IO(64个传感器),16KB FRAM,4KB SRAM,19个IO,10位ADC的电容式触摸MCU
