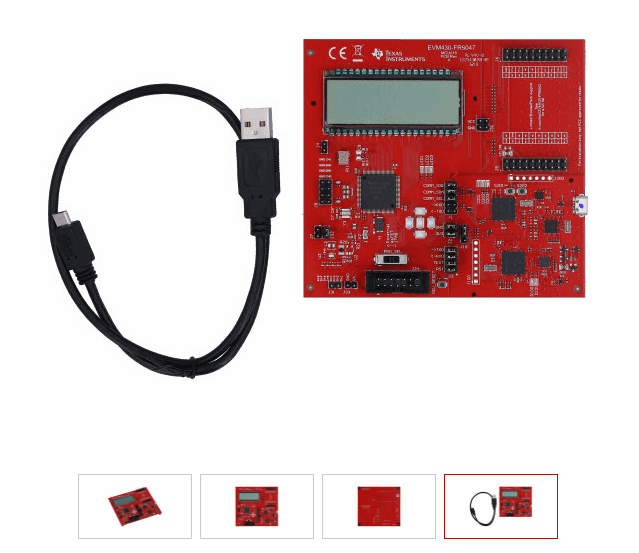

EVM430-FR6047评估套件是一个开发平台,用于评估用于超声传感应用(例如智能水表)的MSP430FR6047 MCU的性能。MSP430FR6047 MCU是一款超低功耗设备,具有集成的超声感应模拟前端(USS),可进行高精度和精确的超声测量。该设备还包括用于优化信号处理的低能耗加速器(LEA),有助于优化电源以延长电池寿命。EVM提供了一种灵活的解决方案,使工程师能够使用MSP430FR6047 MCU以及范围从50KHz到2.5MHz的各种传感器,快速评估和开发MSP430FR6047 MCU。EVM能够通过板载LCD和RF通信模块的连接器显示测量参数。
特征
USB供电并提供外部电源
连接器可用于连接不同类型的传感器
BoosterPack™插件模块接头连接器可用于与外部板(I2C,SPI,UART,GPIO)和RF通信模块接口
车载分段LCD
板载eZ-FET仿真电路可实现编程和调试
MSP430微控制器
MSP430FR6005 — 具有128KB FRAM,LCD,12位高速8-MSPSΣ-ΔADC和集成传感器AFE的16MHz MCUMSP430FR6007 — 具有256KB FRAM,LCD,12位高速8-MSPSΣ-ΔADC和集成传感器AFE的16MHz MCUMSP430FR6045 — 具有128KB FRAM,LCD,12位高速8-MSPSΣ-ΔADC和集成传感器AFE的16MHz MCUMSP430FR6047 — 具有256KB FRAM,LCD,12位高速8-MSPSΣ-ΔADC和集成传感器AFE的16MHz MCUMSP430FR60471 — 超声波感应MCU,具有256KB FRAM,8KB RAM,LCD,用于流量计的I2C自举程序MSP430G2452 — 具有8KB闪存,256B SRAM,10位ADC,比较器,定时器,SPI / I2C的16 MHz MCU
ESD保护和TVS浪涌二极管
TPD2E001 —具有 1.5nF ,±8kV双路ESD保护二极管,具有1-nA最大漏电流和VCC引脚,用于USB 2.0
USB集线器和控制器
TUSB2046B — 4端口USB 2.0 12 Mbps USB全速集线器TUSB2046I — 具有可选串行EEPROM接口的4端口12 Mbps USB全速集线器
