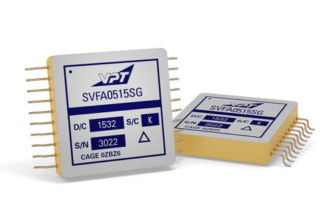

SVFA系列空间限定负载点DC-DC转换器是专门为空间应用的恶劣辐射环境而设计的。通过使用硬化的半导体组件,未硬化的组件的辐射批量验收测试(RLAT)和分析,可以保证性能。
根据VPT的DLA批准的辐射硬度保证(RHA)计划(根据MIL-PRF-38534),SVFA系列的特征在于包括增强的低剂量率敏感性(ELDRS)在内的总电离剂量(TID)性能和单事件效应(SEE)。 ,附录G,级别P。在组件级别和SVFA系列混合转换器级别都进行表征。
SVFA系列负载点DC-DC转换器具有耐辐射性,适用于低地球轨道(LEO),中地球轨道(MEO),对地静止轨道(GEO),深空和运载火箭程序。
特征:
通过5 V输入操作
输出可调范围为0.8 V至3.4 V
高达15安培的输出功率
效率高达94%
高功率密度,高达150 W / in 3
输出禁止控制
低输出噪音
不使用光隔离器
短路保护
空间级特征:
保证包括ELDRS在内的TID性能达到40 krad(Si)。
SEE性能达到MeV / mg / cm 2。瞬态具有完整的横截面和大小特征。
提供最坏的情况分析,压力,辐射和可靠性报告。
最大限度。输出 功率(W) | 型号系列 | 直流电压(V) | 输出电压(V) | 总剂量 | 单事件 效果(SEE) | 专为 TOR合规而开发 | 贴片# |
---|---|---|---|---|---|---|---|
20 | SVRGA0508S | 3.6至7 | .8V至3.4 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 是的 | 5962-13217 |
22 | SVPL3R306S | 3.1至5.5 | .8至3.8 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-16213 |
22 | SVPL3R306SG | 3.1至5.5 | .8至3.8 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17215 |
33 | SVGA0510S | 3.5至7 | .8V至3.4 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-12219 |
34 | SVGA0510SG | 3.5至7 | .8V至3.4 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17202 |
34 | SVFA0510S | 3.5至7 | .8V至3.4 | 40 krad(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-16212 |
34 | SVFA0510SG | 3.5至7 | .8V至3.4 | 40 krad(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17203 |
45 | SVPL1209S | 3.1至13.2 | .8至5 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17231 |
45 | SVPL1209SG | 3.1至13.2 | .8至5 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17232 |
45 | SVPL3R312S | 3.1至5.5 | .8至3.8 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17216 |
45 | SVPL3R312SG | 3.1至5.5 | .8至3.8 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17217 |
50 | SVGA0515S | 3.5至7 | .8V至3.4 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-12219 |
51 | SVGA0515SG | 3.5至7 | .8V至3.4 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17205 |
51 | SVFA0515S | 3.5至7 | .8V至3.4 | 40 krad(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17201 |
51 | SVFA0515SG | 3.5至7 | .8V至3.4 | 40 krad(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17204 |
