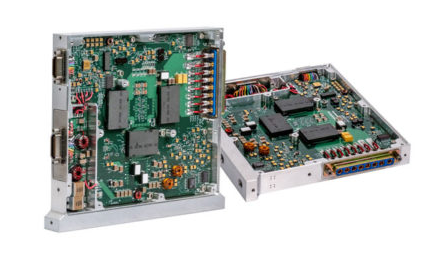

SGRB10012是一款额定空间的DC-DC转换器,专为最苛刻的商业,科学和军事航天应用的恶劣辐射环境而设计。使用先进的EPC Space GaN技术,SGRB经过了辐射硬化处理,并具有很高的效率。固定频率的降压开关拓扑结构导致非常低的输入和输出噪声,使其适合用于各种大功率空间有效负载或总线应用。VPT久经考验的太空飞行历史可确保长期的性能可靠性。
特征:
高达384 W的输出功率
在-35°C至+85°C的温度范围内连续运行,无功率降额
极低的输出噪声
欠压锁定
集成式EMI滤波器
最多可并联5台,均分电流–有关更高的功率要求,请联系VPT
使用GaN技术的效率高达96%
4位字电压调整
120 V,1秒瞬态
80 V,10毫秒瞬态
过压保护
限流保护/短路保护
28V命令打开和命令关闭
电源遥测
薄型包装(6.85“ x 5.95 x 0.75”),最大重量为850 g。铝制外壳和带镍镀层的盖子。
空间级特征:
保证包括ELDRS在内的TID性能达到100 krad(Si)
SEE性能达到85 MeV / mg / cm 2。瞬态具有完整的横截面和大小特征
可提供最坏情况分析和热分析
提供辐射,MBTF可靠性报告
最大限度。输出 功率(W) | 型号系列 | 输入电压 (VDC) | 输出电压(V) | 总剂量 | 单事件 效果(SEE) | 专为 TOR合规而开发 | 贴片# |
---|---|---|---|---|---|---|---|
1.5 | SVRCH2800S | 16-40 | 单人3.3、5、12、15 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 是的 | 待定 |
1.5 | SVRCH2800D | 16-40 | 双±5,±12,±15 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 是的 | 待定 |
6 | SVSA2800S | 15-50 | 单人3.3、5、5.2、12、15 | 30 krad(Si)包括ELDRS | 44 MeV / mg /cm² | 不适用 | 5962-11219 |
6 | SVSA2800D | 15-50 | 双±5,±7,±12,±15 | 30 krad(Si)包括ELDRS | 44 MeV / mg /cm² | 不适用 | 5962-11216 |
15 | SVRHF2800S | 18-40 | 单人3.3、5、12、15 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 是的 | 5962-13231 |
15 | SVRHF2800D | 18-40 | 双±5,±12,±15 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 是的 | 5962-13232 |
6 | SVRSA2800S | 18-40 | 单人3.3、5、12、15 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 是的 | 5962-15217 |
6 | SVRSA2800D | 18-40 | 双±5,±12,±15 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 是的 | 5962-15218 |
20 | SVHF2800S | 15-50 | 单个2.5、3.3、5、5.2、12、15 | 30 krad(Si)包括ELDRS | 44 MeV / mg /cm² | 不适用 | 5962-11218 |
20 | SVHF2800D | 15-50 | 双±5,±12,±15 | 30 krad(Si)包括ELDRS | 44 MeV / mg /cm² | 不适用 | 5962-11215 |
20 | SVLHF2800S | 15-50 | 单人3.3、5、12、15 | 60克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 不适用 | 待定 |
20 | SVLHF2800D | 15-50 | 双±5,±12,±15 | 60克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 不适用 | 待定 |
20 | SVLHF5000S | 30-60 | 单人3.3、5、12、15、28 | 60克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 不适用 | 待定 |
20 | SVLHF5000D | 30-60 | 双±5,±12,±15 | 60克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 不适用 | 贸易发展局 |
40 | SVTR2800S | 15-50 | 单人3.3、5、8、12、15 | 30 krad(Si)包括ELDRS | 44 MeV / mg /cm² | 不适用 | 5962-11220 |
40 | SVTR2800D | 15-50 | 双±5,±8,±12,±15 | 30 krad(Si)包括ELDRS | 44 MeV / mg /cm² | 不适用 | 5962-11223 |
40 | SVLTR2800S | 15-50 | 单人3.3、5、12、15 | 60克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 不适用 | 5962-16214 |
40 | SVLTR2800D | 15-50 | 双±5,±12,±15 | 60克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 不适用 | 5962-16215 |
40 | SVRTR2800S | 18-40 | 单人3.3、5、12、15 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 是的 | 5962-13209 |
40 | SVRTR2800D | 18-40 | 双±5,±12,±15 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 是的 | 5962-13210 |
100 | SVRFL2800S | 18-40 | 单人3.3、5、12、15 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 是的 | 5962-13233 |
100 | SVRFL2800D | 18-40 | 双±5,±12,±15 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 是的 | 5962-13234 |
120 | SVFL2800S | 16-40 | 单人3.3、5、12、15 | 30 krad(Si)包括ELDRS | 44 MeV / mg /cm² | 不适用 | 5962-11217 |
120 | SVFL2800D | 16-40 | 双±5,±12,±15 | 30 krad(Si)包括ELDRS | 44 MeV / mg /cm² | 不适用 | 5962-11214 |
120 | SVLFL2800S | 16-40 | 单人3.3、5、12、15 | 60克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 不适用 | 5962-19210 |
120 | SVLFL2800D | 16-40 | 双±5,±12,±15 | 60克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 不适用 | 5962-16211 |
384 | SGRB10012 | 连续85 V至113 V,瞬态120 V | 单人16-16可调 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 不适用 | 不适用 |
384 | SGRB10016HCS | 连续85 V至113 V,瞬态120 V | 单15.5至17.5可调 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 不适用 | 不适用 |
400 | SGRB10020S | 连续95 V至105 V,瞬态120 V | 单16至23.5可调 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 不适用 | 不适用 |
400 | SGRB10028S | 连续95 V至105 V,瞬态120 V | 单12至28可调 | 100克拉(Si)包括ELDRS | 85 MeV / mg /cm² | 不适用 | 不适用 |
