SVPL系列空间合格的负载点DC-DC转换器是专门为空间应用的恶劣辐射环境而设计的。通过使用硬化的半导体组件和分析可以保证性能。SVPL系列的特点是具有总电离剂量(TID)性能,包括增强的低剂量率敏感性(ELDRS)和根据VPT的DLA批准的辐射硬度保证(RHA)计划(根据MIL-PRF-38534)的单事件效应(SEE),附录G,R级。

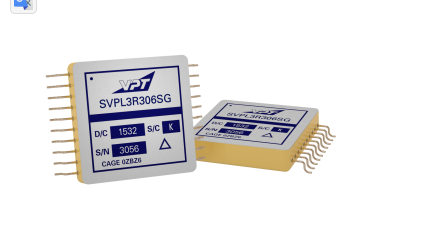

SVPL3R306SG基于Intersil ISL70001ASEH辐射硬化的整体式降压稳压器。它设计为使用标称的3.3 V或5 V总线工作。SVPL3R306SG可提供6 A的低电压,高效率和快速的瞬态响应,使其成为为诸如高性能空间处理器之类的负载点应用供电的理想选择。
将我们广泛的用于空间的DC-DC转换器系列 与这些 用于空间的负载点转换器相结合, 以创建重量轻,效率极高,可在空间中使用的电源系统。
特征:
工作于3.1至5.5 V输入
输出可调范围为0.8 V至3.8 V
高达6A的输出功率
效率高达95%
高功率密度,高达67 W / in 3
输出使能控制
低输出噪音
过流保护
双向SYNC引脚允许设备同步
空间级特征:
总电离剂量性能
高剂量率[50-300 rad(Si)/ s]≥100 krad(Si)
低剂量率[<10 mrad(Si)/ s]≥100 krad(Si)
单项事件效果表现:
SEL,SEB,和SEGR LET TH ≥85兆电子伏/毫克/厘米2
SEFI阈LET TH ≥42兆电子伏/毫克/厘米2
SEFI X截面(LET EFF = 85 MeV / mg / cm 2)≤8.25×10 -7 cm 2
套件具有完整的横截面和大小特征
工作于-55°C至+ 125°C
提供最坏的情况分析,压力,辐射和可靠性报告
最大限度。输出 功率(W) | 型号系列 | 直流电压(V) | 输出电压(V) | 总剂量 | 单事件 效果(SEE) | 专为 TOR合规而开发 | 贴片# |
---|---|---|---|---|---|---|---|
20 | SVRGA0508S | 3.6至7 | .8V至3.4 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 是的 | 5962-13217 |
22 | SVPL3R306S | 3.1至5.5 | .8至3.8 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-16213 |
22 | SVPL3R306SG | 3.1至5.5 | .8至3.8 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17215 |
33 | SVGA0510S | 3.5至7 | .8V至3.4 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-12219 |
34 | SVGA0510SG | 3.5至7 | .8V至3.4 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17202 |
34 | SVFA0510S | 3.5至7 | .8V至3.4 | 40 krad(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-16212 |
34 | SVFA0510SG | 3.5至7 | .8V至3.4 | 40 krad(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17203 |
45 | SVPL1209S | 3.1至13.2 | .8至5 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17231 |
45 | SVPL1209SG | 3.1至13.2 | .8至5 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17232 |
45 | SVPL3R312S | 3.1至5.5 | .8至3.8 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17216 |
45 | SVPL3R312SG | 3.1至5.5 | .8至3.8 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17217 |
50 | SVGA0515S | 3.5至7 | .8V至3.4 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-12219 |
51 | SVGA0515SG | 3.5至7 | .8V至3.4 | 100克拉(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17205 |
51 | SVFA0515S | 3.5至7 | .8V至3.4 | 40 krad(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17201 |
51 | SVFA0515SG | 3.5至7 | .8V至3.4 | 40 krad(Si) 包括ELDRS | 见85 MeV / mg / cm2 | 不适用 | 5962-17204 |
