AIR FOR蓝牙低功耗
Anaren为全球无线解决方案开发商提供了一系列低功耗RF收发器模块,这些模块利用了德州仪器(TI)的芯片和广泛的软件开发工具套件。Anaren AIR模块提供业界最佳的性能尺寸比。我们的低功耗蓝牙低功耗模块基于德州仪器(TI)CC2541芯片组,使客户能够轻松地为其产品添加BLE连接。这些模块可利用精巧的处理和内存,而尺寸又很小,因此可提供最佳的设计灵活性。最重要的是,这些模块已在生产中经过100%射频测试,并通过了FCC / IC认证,从而使您免于支付昂贵的费用,并快速跟踪部署过程。
A2541x24 *是一种高性能无线电模块,它集成了德州仪器(TI)CC2541 SOC,带有CC2590范围扩展器(A2541E24x)或不带范围扩展器(A2541R24x)。该模块已通过FCC / IC的预先认证,还包括一个集成天线(24A)或一个接受U.FL单极天线的连接器(24C),全部采用业界最小的封装之一:11x19x2.5mm。
* A2541R24x10和A2541R24x20模块的商品分类为:每个CCATS G152766 5A992a。这是一种非限制性分类,只需要古巴,伊朗,朝鲜,苏丹和叙利亚的许可证。
A2541模块
集成了蓝牙智能技术的2.4 GHz射频收发器
出色的接收器灵敏度和抗干扰能力(在HGM模式下,平均<-92dBm,PER <1%)
可编程输出功率高达+ 8dBm
支持高达2 Mbps的数据速率
宽输入电压范围(2.0V – 3.6V)
提供卷带包装和矩阵托盘
模块重量约0.7克
电流消耗:(典型值@ TC = 25°C,VDD = 3.0V)
主动模式RX(CPU闲置):23 mA
主动模式TX(CPU闲置):38 mA @ 7.5dBm,带有
3种低功耗/睡眠模式,范围从0.5uA到270uA
高性能和低功耗8051
具有代码预取功能的微控制器内核
256KB系统内可编程闪存和8KB RAM,在所有电源模式下均可保留
零件号 | 频率(GHz) | 尺寸(英寸/毫米) | 用 | 天线类型 | 监管批准 | 包装(数量) | 其他功能 |
---|---|---|---|---|---|---|---|

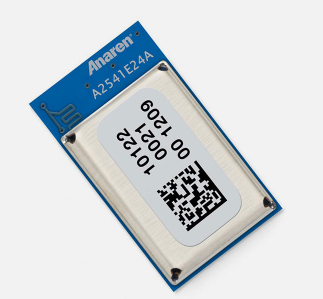

A2541E24A | 2.4-2.4835 | 11 x 19毫米 | 生产 | 不可缺少的 | FCC,IC和其他全球位置 | 卷盘(500),纸盒(27) | 扩大范围的一个东西 |
A2541E24C | 2.4-2.4835 | 11 x 19毫米 | 生产 | 连接器 | FCC,IC和其他全球位置 | 卷盘(500),纸盒(27) | 扩大范围的一个东西 |
A2541R24A | 2.4-2.4835 | 11 x 19毫米 | 生产 | 融合的 | FCC,IC和其他全球位置 | 卷盘(500),纸盒(27) | (无范围扩展器) |
A2541R24C | 2.4-2.4835 | 11 x 19毫米 | 生产 | 连接器 | FCC,IC和其他全球位置 | 卷盘(500),纸盒(27) | (无范围扩展器) |
