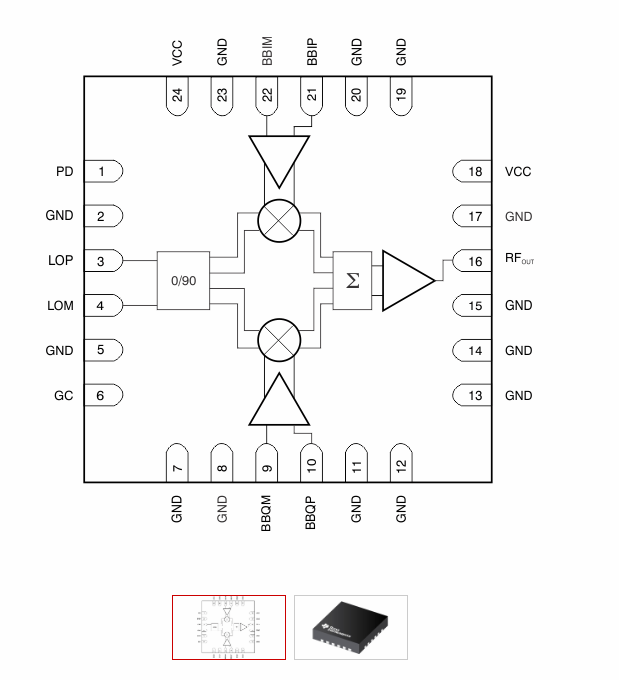

TRF3705是低噪声直接正交调制器,能够将复杂的调制信号从基带或IF直接转换到RF。TRF3705是一款高性能,超线性的设备,非常适合上变频至4 GHz的300 MHz RF频率(注意:为了获得300 MHz的最佳性能,需要适当的匹配网络)。调制器实现为双平衡混频器。
RF输出模块由一个差分至单端转换器组成,该转换器能够驱动单端50Ω负载。TRF3705需要0.25V共模电压才能实现最佳线性性能。TRF3705还提供一个快速掉电引脚,可用于减少TDD应用中的功耗。
TRF3705采用RGE-24 VQFN封装。
高线性度:
输出IP3:1850 MHz时30 dBm
低输出本底噪声:–160 dBm / Hz
78 dBc单载波WCDMA ACPR
,信道功率为–10 dBm
未经调整的载波抑制:–40 dBm
未经调整的边带抑制:–45 dBc
单电源:3.3V操作
1位增益步进控制
快速上电/掉电
