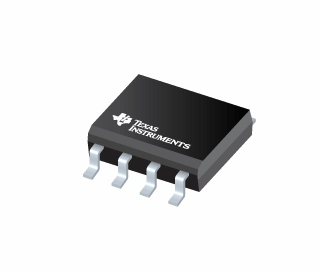

TMCS1108 是一种电隔离霍尔效应电流传感器,能够以高精度、出色的线性度和温度稳定性进行直流或交流电流测量。低漂移、温度补偿信号链在整个器件温度范围内提供 <3% 的满量程误差。
输入电流流过一个内部 1.8mΩ 导体,该导体产生一个由集成霍尔效应传感器测量的磁场。这种结构消除了外部集中器并简化了设计。低导体电阻可最大限度地减少功率损耗和热耗散。固有电流绝缘在电流路径和电路之间提供 100V 功能隔离。集成电气屏蔽可实现出色的共模抑制和瞬态抗扰度。
输出电压与输入电流成正比,具有多种灵敏度选项。固定灵敏度使 TMCS1108 能够在 3V 至 5.5V 的单电源下工作,消除比率误差并提高电源噪声抑制。当流入正输入引脚时,电流极性被认为是正的。提供单向和双向传感变体。
TMCS1108 的最大电源电流为 6 mA,所有灵敏度选项均在 –40°C 至 +125°C 的工作温度范围内指定。
总误差:±1% 典型值,±3% 最大值,–40°C 至 125°C
灵敏度误差:±0.9%
偏移误差:40 mA
偏移漂移:0.2 mA/°C
线性误差:0.5%
多种灵敏度选项:
TMCS1108A1B/U:50 mV/A
TMCS1108A2B/U:100 mV/A
TMCS1108A3B/U:200 mV/A
TMCS1108A4B/U:400 mV/A
零漂移内部基准
双向和单向电流感应
工作电源范围:3 V 至 5.5 V
信号带宽:80 kHz
强大的 100V 电流隔离
