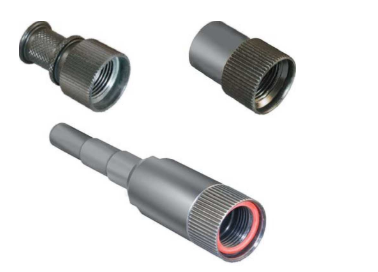

Glenair 紧凑型卡口 (CB) 连接器是一种用于战术通信设备的扩展耐用性恶劣环境连接器。CB 连接器是一种推入式、旋转锁定式微型卡口式连接器,带有弹簧式触点。“PogoPin”接触系统与传统的插针和插座接触相比,具有更好的抗损坏和抗污染能力。插头连接器有一个 EMI 接地弹簧,用于改进屏蔽。焊杯触点最多接受 #20 AWG 绞线,额定连续电流高达 2.5 A。海平面的额定电压为 500 VAC。
战术通信设备必须能够经受住从阿拉伯沙漠到北极圈的严酷恶劣环境。手机和耳机上使用的连接器在收音机的整个生命周期内插拔数千次。CB 连接器符合 Deutsches Institut fur Normung (DIN) 制定的标准。这些标准(用于 7 极版本的 VG95351 和用于 10 极版本的 VG96934)与美国国防部的军事规范相当。这些 VG 规格需要严格的资格测试,并且 Glenair CB 系列“PogoPin”连接器已成功通过测试并获准用于 VG 合格的战术设备。
对于受 VG 标准约束的应用,我们提供从第 26 页开始的完整系列合格产品。请务必注意,VG95351 和 VG96934 标准仅涵盖有限范围的连接器样式、选项和配置。Glenair CB 系列具有更广泛的后壳、模制电缆组和其他创新,可以更灵活地应用于更广泛的应用。无论您有什么要求,Glenair 都能以卓越的产品质量和更短的交货时间支持小批量和大批量订单。
保证 5,000 次配合周期
与其他接触系统相比,CB 系列“PogoPin”连接器具有更好的耐用性和出色的抗损坏性。典型的军用规格插针和插座接触系统规定了 500 到 2000 次配合周期。小直径管状插座触点会夹带灰尘和碎屑,从而降低性能并缩短使用寿命。弯曲的针脚会导致连接器故障。CB 系列“PogoPin”连接器消除了这些问题。弹簧式触点具有自清洁功能,不会因操作不当而弯曲或容易损坏。
更小更轻
新型小型军用无线电需要更小的连接器。CB 系列 10 针锁紧螺母插座仅重 11 克,而许多战术无线电中使用的 6 针“UG”型音频连接器则为 29 克。直径减小了30%。与“UG”音频连接器不同,CB 满足 EMI 屏蔽要求。
CB 10 针(左)与 MIL-DTL-55116 6 针连接器(右)相比
防水和 EMI 保护
CB 系列连接器的防护等级为 IP68,适用于连续浸入水中。这些连接器经过测试,可承受 0.4 bar (5.8 psi) 过压达 48 小时。连接器接口由活塞式 O 形圈保护。连接器是完全密封的,以防止在未配合(开放面)条件下进水。
插头连接器具有铍铜接地弹簧。该弹簧提供低壳对壳电阻,具有出色的 EMI 屏蔽效果。
Polarizing | |||||||
Polarizing Polarizing Polarizing Position Y | Polarizing | ||||||
Mounting | Contact | Position N Position W Position X | (Chrome | Position Z | |||
Style | Fig. | Type | (White) | (Blue) | (Violet) | Yellow) | (Dark Red) |
Jam Nut | Fig. 1 | Solder Cup | CB10C1L0 | CB10C2L0 | CB10C3L0 | CB10C4L0 | CB10C5L0 |
Jam Nut | Fig. 1 | Short PC Tail | CB10C1L1 | CB10C2L1 | CB10C3L1 | CB10C4L1 | CB10C5L1 |
Jam Nut | Fig. 1 | Long PC Tail | CB10C1L2 | CB10C2L2 | CB10C3L2 | CB10C4L2 | CB10C5L2 |
Jam Nut/ Thd. | Fig. 2 | Solder Cup | CB10T1L0 | CB10T2L0 | CB10T3L0 | CB10T4L0 | CB10T5L0 |
Jam Nut /Thd. Fig. 2 | Short PC Tail | CB10T1L1 | CB10T2L1 | CB10T3L1 | CB10T4L1 | CB10T5L1 | |
Jam Nut /Thd. Fig. 2 | Long PC Tail | CB10T1L2 | CB10T2L2 | CB10T3L2 | CB10T4L2 | CB10T5L2 | |
Flange | Fig. 3 | Solder Cup | CB10B1L0 | CB10B2L0 | CB10B3L0 | CB10B4L0 | CB10B5L0 |
Flange | Fig. 3 | Short PC Tail | CB10B1L1 | CB10B2L1 | CB10B3L1 | CB10B4L1 | CB10B5L1 |
Flange | Fig. 3 | Long PC Tail | CB10B1L2 | CB10B2L2 | CB10B3L2 | CB10B4L2 | CB10B5L2 |
Thread-In | Fig. 4 | Solder Cup | CB10Q1L0 | CB10Q2L0 | CB10Q3L0 | CB10Q4L0 | CB10Q5L0 |
Thread-In | Fig. 4 | Short PC Tail | CB10Q1L1 | CB10Q2L1 | CB10Q3L1 | CB10Q4L1 | CB10Q5L1 |
Thread-In | Fig. 4 | Long PC Tail | CB10Q1L2 | CB10Q2L2 | CB10Q3L2 | CB10Q4L2 | CB10Q5L2 |
