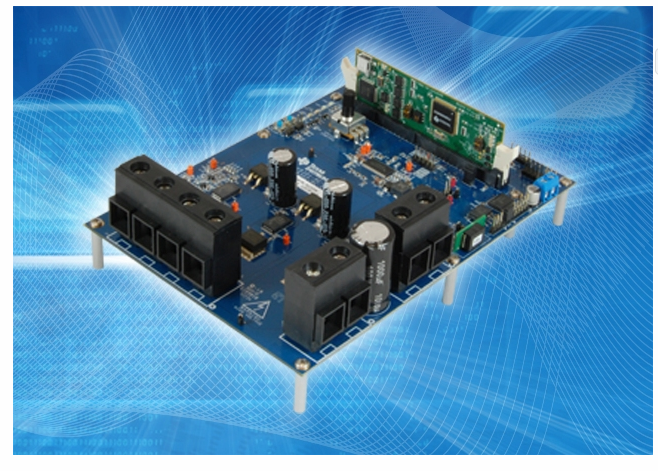

DRV8301-69M-KIT 是基于 DIMM100 controlCARD 的主板评估模块。DRV8301-69M-KIT 是InstaSPIN-FOC和InstaSPIN-MOTION基于技术的电机控制评估套件,用于旋转三相无刷直流 (BLDC) 和无刷交流 (BLAC) 或永磁同步 (PMSM) 电机。DRV8301-69M-KIT 采用德州仪器 (TI) 的 InstaSPIN 技术,使开发人员能够快速识别、自动调整和控制三相电机,提供“即时”稳定且功能强大的电机控制系统。与 InstaSPIN 技术一起,DRV8301-69M-KIT 提供了一个高性能、节能、经济高效的无传感器和编码器传感器磁场定向控制 (FOC) 平台,可加快开发速度,加快上市速度。应用包括用于驱动泵、闸门、电梯、风扇以及工业和消费机器人和自动化的低于 60V 和 40A 的同步电机。
要查看所有可用的电机控制工具,请访问C2000 工具和软件页面
特征
硬件特点
三相逆变器基板,带接口以接受 DIMM100 controlCARD
DRV8301三相逆变器集成电源模块(带集成 1.5A 降压转换器)基板支持高达 60V 和 40A 连续
包括以下控制卡
TMDSCNCD28069MISO InstaSPIN-FOC 和 InstaSPIN-MOTION 已启用
DRV8301 基板也适用于支持 MotorWare 的
TMDXCNCD28054MISO(单独出售)
TMDSCNCD28027F + 外部仿真器(单独出售)
硬件文件位于 development_kits\DRV830x-HC-C2-KIT_v105 的 controlSUITE 中
软件特点
InstaSPIN-FOC技术为所有技能水平的设计师带来了强大的无传感器磁场定向电机控制技术。InstaSPIN-FOC 可在几分钟内自动识别、自动调整和完全控制三相电机
InstaSPIN-MOTION以 InstaSPIN-FOC 技术为基础,提供强大的运动控制,让您可以加速、定位和规划您的运动
免费下载Code Composer Studio IDE
免费下载用于 InstaSPIN 评估和开发的MotorWare
免费下载controlSUITE以获取其他设备驱动程序
InstaSPIN 功能的免费演示 GUI
用于检测任何 MotorWare 项目的免费评估 GUI
开始
启动 MotorWare.exe 并导航到左侧菜单到资源 > 逆变器 > DRV8301 EVM,然后按照“Kit Readme First”指南和“HW Guide”中的说明进行操作。
