ADA4622-1/ADA4622-2/ADA4622-4均为单电源、轨到轨输出(RRO)、精密结型场效应晶体管(JFET)输入运算放大器AD820/AD822/AD824的新一代产品。ADA4622-1/ADA4622-2/ADA4622-4包括许多使其成为理想升级版本的改进，且灵活性和易用性不受影响，这使AD820/AD822/AD824非常适合各种应用。
输入电压范围包括负电源，输出摆幅为轨到轨。输入EMI滤波器可在开关噪声源非常靠近时提高信号鲁棒性。
带宽和压摆率得到提高，输出驱动增强，建立时间性能得到改进，使这些器件能够驱动现代单端逐次逼近型寄存器(SAR)模数转换器(ADC)。
在保证电流电源与AD820/AD822/AD824相同的前提下，其电压噪声更低；宽带噪声降低25%，1/f噪声降低一半。ADA4622-1/ADA4622-2/ADA4622-4相比AD820/AD822/AD824直流精度有改善，失调降低一半，且ADA4622-1/ADA4622-2/ADA4622-4增加了最大热漂移的规格。共模抑制比(CMRR)优于AD820/AD822/AD824，使得ADA4622-1/ADA4622-2/ADA4622-4更适合用于同相增益和差动放大器配置。

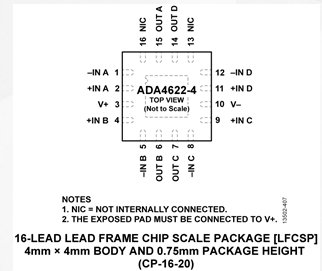

ADA4622-1/ADA4622-2/ADA4622-4的额定工作温度范围为-40℃至+125℃扩展工业温度范围，在额定电压为+5 V、±5 V和±15 V时，采用5 V至30 V电源供电。ADA4622-1提供5引脚SOT-23和8引脚LFCSP两种封装。ADA4622-2提供8引脚SOIC、8引脚MSOP和8引脚LFCSP三种封装。ADA4622-4提供14引脚SOIC和16引脚、4 × 4 mm LFCSP两种封装。
应用
高输出阻抗传感器接口
光电二极管传感器接口
跨阻放大器
ADC驱动器
精密滤波器和信号调理
AD820/AD822/AD824 的下一代产品
宽增益带宽产品：8 MHz（典型值）
高压摆率
23 V/µs 典型值，低到高
−18V/µs 典型值（高到低）
低输入偏置电流：TA = 25°C 时为最大值 ±10 pA
低失调电压
A 级：TA = 25°C 时为最大值 ±0.8 mV
B 级：TA = 25°C 时为最大值 ±0.35 mV
低失调电压漂移
A 级：±2 µV/°C（典型值），±15 µV/°C（最大值）
B 级：±2 µV/°C（典型值），±5 µV/°C（最大值）
输入电压范围包括 Pin V−
轨到轨输出
电磁干扰抑制比 (EMIRR)
f = 1000 MHz 和 f = 2400 MHz 时为 90 dB（典型值）
行业标准封装和引脚排列
