设备概览

概括

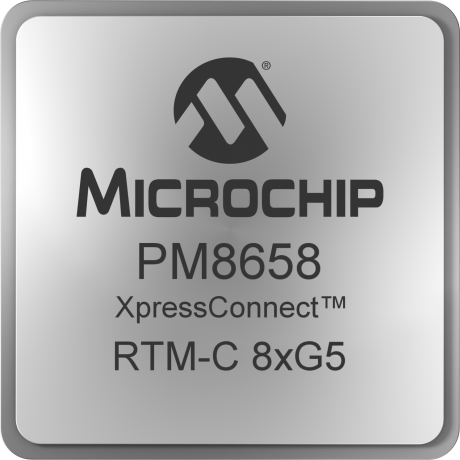

XpressConnect™ 重定时器为 PCI Express® 5.0 和 Compute Express Link™ 1.1/2.0 互连提供一流的信号调节，并支持英特尔® PCIe 5.0 重定时器补充特性和标准 BGA 封装规范。XpressConnect Retimers 将 PCIe Gen 5 电信号的覆盖范围扩大了三倍，同时对延迟的影响最小，以支持人工智能、机器学习、通信系统和高性能计算应用程序中最苛刻的计算工作负载。

XpressConnect Retimers 支持 x1/x2/x4/x8/x16 分叉以连接到各种 PCIe 和 CXL 设备。XpressConnect Retimers 提供业界最低延迟的重定时器解决方案，其延迟比 PCIe 规范低 80% 以上，以最大限度地提高 PCIe 和 CXL 设备的性能。XpressConnect Retimers 包括全面的诊断功能、多种配置选项、简单的管理界面和低功耗，可在设计、启动、验证和生产过程中降低总体拥有成本。

XpressConnect 重定时器非常适合企业服务器、PCIe NVMe 机箱、全闪存 NVMe 阵列、PCIe 结构、CXL 加速器/内存解决方案以及其他需要低延迟、低功耗和安全 PCIe 和 CXL 重定时的应用程序。

附加的功能

PCIe 和 CXL 特性

Intel PCIe 5.0 Retimer 补充特性和标准 BGA 封装规格

PCIe Express 3.0/4.0/5.0

计算快速链接 1.1/2.0

延迟比 PCIe 规范低 80% 以上

分叉/链路细分（x1/x2/x4/x8/x16）

自动检测伪端口方向

车道反转和车道极性反转

无源铜缆和有源光缆支持

接收器检测旁路

诊断和调试

ChipLink 诊断工具与 Windows®、Linux® 和 Mac® OS X 兼容

实时眼部捕捉

LTSSM 状态机日志和触发器

PCIe 链路均衡器日志

模式生成、检测和错误注入

接收器通道裕度

PCIe环回

实时错误注入

PHY 级错误计数器和 TX/RX 设置

管理和配置

通过 BMC 到 SMBus 的动态配置

通过 SMBus、I2C EEPROM 进行静态配置

用于选择配置设置的引脚带

用于设备状态视觉指示的状态引脚

模拟预设调谐

时钟和电源

通用、SRIS 和 SRNS 时钟

一输入一输出 PCIe 参考时钟

异步上行/下行时钟

L1 PM 子状态（链路电源管理）

安全

嵌入式安全功能
