LMH5401 器件是一款非常高性能的差分放大器,针对射频 (RF)、中频 (IF) 或高速直流耦合时域应用进行了优化。该器件非常适合在驱动模数转换器 (ADC) 时可能需要单端转差分 (SE-DE) 转换的直流或交流耦合应用。LMH5401 在 SE-DE 或差分到差分 (DE-DE) 模式下运行时会产生非常低的二阶和三阶失真。

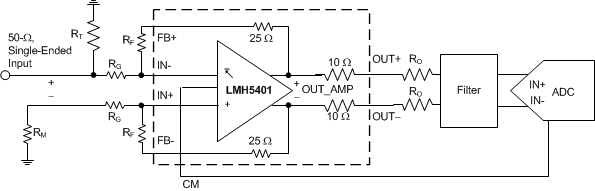

该放大器针对 SE-DE 和 DE-DE 系统进行了优化。该设备具有前所未有的可用带宽,从 DC 到 2 GHz。LMH5401 可用于信号链中的 SE-DE 转换,无需外部巴伦,适用于各种应用,例如测试和测量、宽带通信和高速数据采集。
共模参考输入引脚将放大器输出共模与 ADC 输入要求对齐。可以选择 3.3 V 和 5 V 之间的电源,并在应用需要时支持双电源操作。断电功能也可用于省电。
当使用 5V 电源时,这种性能水平是在 275mW 的极低功率水平下实现的。该器件采用德州仪器 (TI) 先进的互补 BiCMOS 工艺制造,并采用节省空间的 UQFN-14 封装以提高性能。
增益带宽积 (GBP):8 GHz
出色的线性性能:
DC 至 2 GHz,G = 12 dB
压摆率:17,500 V/µs
低 HD2、HD3 失真
(1 V PP、200 Ω、DE-DE、G = 12 dB):
100 MHz:–104 dBc 时的 HD2,–96 dBc 时的 HD3
200 MHz:–95 dBc 下的 HD2,–92 dBc 下的 HD3
500 MHz:–80 dBc 下的 HD2,–77 dBc 下的 HD3
1 GHz:–64 dBc 时的 HD2,–58 dBc 时的 HD3
低 IMD2、IMD3 失真
(2 V PP、200 Ω、DE-DE、G = 12 dB):
200 MHz:–96 dBc 时的 IMD2,–95 dBc 时的 IMD3
500 MHz:–80 dBc 时的 IMD2,–83 dBc 时的 IMD3
1 GHz:–70 dBc 时的 IMD2,–63 dBc 时的 IMD3
输入电压噪声:1.25 nV/ √Hz
输入电流噪声:3.5 pA/√ Hz
支持单电源和双电源操作
功耗:55mA
掉电功能
