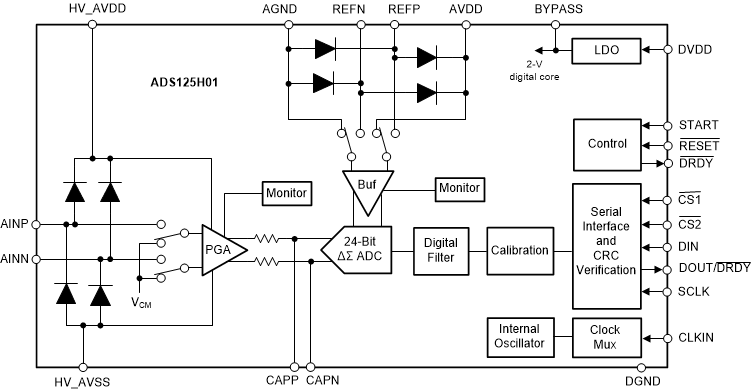

ADS125H01 是一款 ±20V 输入、24 位、ΔΣ (ΔΣ) 模数转换器 (ADC)。ADC 具有低噪声可编程增益放大器 (PGA)、时钟振荡器和信号或参考超范围监视器。
与分立解决方案相比,将宽输入范围、±18V 电源 PGA 和 ADC 集成到单个封装中可将电路板面积减少多达 50%。
0.125 至 128 的可编程衰减和增益(对应于 ±20 V 至 ±20 mV 的等效输入范围)无需外部衰减器或外部增益级。1-GΩ 的最小输入阻抗可减少传感器负载导致的误差。此外,低噪声和低漂移性能允许直接连接到受高共模电压影响的应变计电桥和热电偶传感器。
数字滤波器可在 2.5 SPS 至 40 kSPS 的宽范围内编程。对于 ≤ 50 SPS 或 60 SPS 的数据速率,衰减 50 Hz 和 60 Hz 线路周期噪声可减少测量误差。在大多数数据速率下,滤波器在外部通道排序期间提供无延迟转换数据以实现高数据吞吐量。
ADS125H01 采用 5mm × 5mm VQFN 封装,额定温度范围为 –40°C 至 +125°C。
±20V 输入、24 位 Δ-Σ ADC
可编程数据速率:2.5 SPS 至 40 kSPS
高压、1-GΩ 输入阻抗 PGA:
0.125 到 128
差分输入范围:高达 ±20 V
绝对输入范围:高达 ±15.5 V
可编程衰减和增益:
高性能ADC:
噪声:45 nV RMS(增益 = 128, 20 SPS)
共模抑制比:105 分贝
50Hz 和 60Hz 抑制:95 dB
偏移漂移:10 nV/°C
增益漂移:1 ppm/°C
INL:2 ppm
集成功能和诊断:
内部振荡器
信号和参考电压监视器
循环冗余校验 (CRC)
电源:
AVDD:4.75V 至 5.25V
DVDD:2.7V 至 5.25V
HVDD:±5V 至 ±18V
工作温度:–40°C 至 +125°C
5mm × 5mm VQFN 封装
