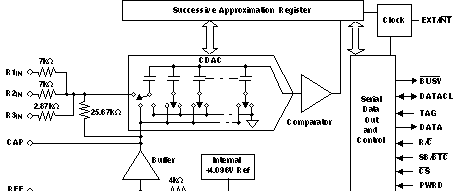

ADS8519 是一款完整的 16 位采样模数 (A/D) 转换器,采用最先进的 CMOS 结构。它包含一个完整的 16 位、基于电容器的逐次逼近寄存器 (SAR) A/D 转换器,具有采样保持、参考、时钟和串行数据接口。数据可以使用内部时钟输出或与外部数据时钟同步。ADS8519 还提供了一个输出同步脉冲,便于与标准 DSP 处理器配合使用。
ADS8519 在整个温度范围内的额定采样率为 250kSPS。内部精密电阻提供各种输入范围,包括 ±10V、±5V 和 0V 至 8.192V,而创新设计允许使用单 5V 电源供电,功耗低于 125mW。
ADS8519 采用 28 引脚 SSOP 封装,完全规定可在 –40°C 至 +85°C 的工业温度范围内运行。
0V 至 8.192V、±5V 和 ±10V 输入范围
93dB SNR,20kHz 输入
±1.5LSB 最大 INL
±1LSB 最大 DNL;16 位,无漏码
具有菊花链 (TAG) 功能和三态总线的 SPI™ 兼容串行输出
5V 模拟电源,1.65V 至 5.25VI/O 电源
引脚排列类似于 16 位ADS7809(低速)和 12 位ADS7808和ADS8508
无需外部精密电阻器
使用内部或外部参考
250kSPS 时的典型功耗为 110mW
28 引脚 SSOP 封装
简单的DSP接口
