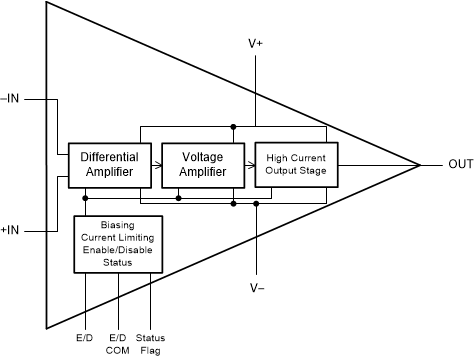

OPA462 是一款高电压 (180 V) 和高电流驱动 (45 mA) 运算放大器。该器件单位增益稳定,增益带宽积为 6.5 MHz。
OPA462 具有内部保护功能,可防止过热情况和电流过载。该器件完全适用于在 ±6V 至 ±90V 的宽电源范围内或 12V 至 180V 的单电源供电。状态标志是一个开漏输出,允许器件很容易参考标准的低压逻辑电路。这种高压运算放大器具有出色的精度和宽输出摆幅,并且没有类似放大器中常见的反相问题。
可以使用启用-禁用 (E/D) 引脚禁用输出。E/D 引脚有一个公共返回引脚,可以轻松连接到低压逻辑电路。这种禁用是在不干扰输入信号路径的情况下完成的,不仅可以节省功率,还可以保护负载。
OPA462 采用小型裸露金属焊盘封装,可在 –40°C 至 +85°C 的工业温度范围内散热。
宽电源范围:
±6 V (12 V) 至 ±90 V (180 V)
高输出负载驱动:IO ±45 mA
限流保护
热保护
状态标志
独立输出禁用
增益带宽:6.5 MHz
压摆率:32 V/µs
宽温度范围:–40°C 至 +85°C
8 引脚 HSOIC (SO PowerPAD™) 封装
