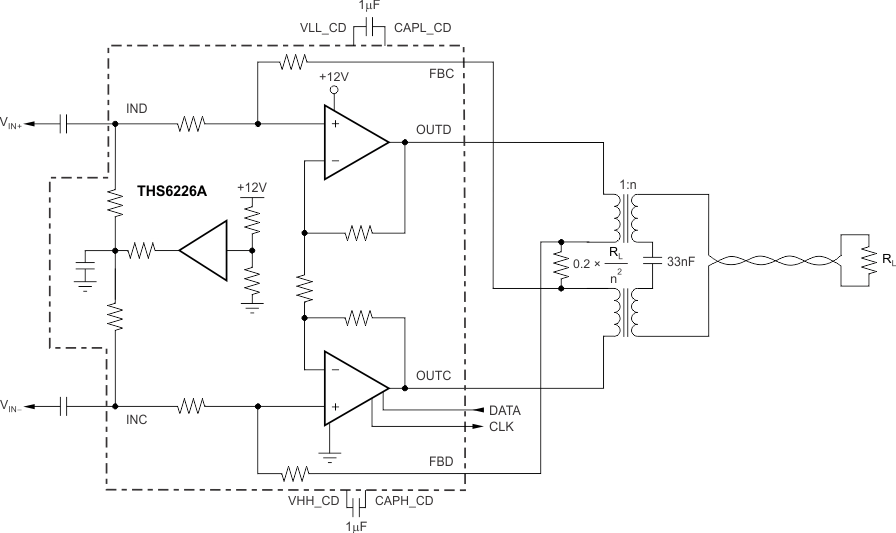

THS6226A 是双端口、H 类、电流反馈架构、差分线路驱动器放大器系统,非常适合 xDSL 系统。该器件旨在用于超高比特率数字用户线路 2 (VDSL2) 线路驱动器系统,该系统支持本地 DTM 信号,同时支持大于 +20.5-dBm 的线路功率(高达 8.5 MHz)且具有良好的线性度,支持G.993.2 VDSL2 8b 配置文件。该设备还足够快,可以支持高达 30 MHz 的 +14.5-dBm 线路功率的中心局传输。
该器件的独特架构允许将静态电流降至最低,同时仍能实现非常高的线性度。在全偏置条件下,差分失真在 1 MHz 时为 –91 dBc,在 5 MHz 时降至仅 –75 dBc。放大器的固定多个偏置设置为不需要放大器的全部性能的线路长度提供了增强的功率节省。为了在所有配置文件上实现更大的灵活性和节能,静态电流可在 7.6 mA 至 23 mA 范围内进行数字调节,偏置电流步进为 1.0 mA。对于需要在不传输的同时进一步节能的系统,该设备可以在其线路端接模式下使用以保持阻抗匹配。
+12V 电源上的宽输出摆幅,加上出色的电流驱动,可提供宽动态余量,将失真保持在最低限度。该器件采用 VQFN-32 PowerPAD™ 封装。
数字可调静态电流:
9.4 mA 至 24.8 mA
数字可调静态电流:
9.4 mA 至 24.8 mA
偏置电流阶跃:1.0 mA
独立电压升压和主线驱动器禁用
低功率线路终端模式
完全电容器充电:200 µs
低输入电压噪声密度:
6.5 nV/ √Hz输入参考电压噪声
低 MTPR 失真:
70 dB,+19.8 dBm G.993.2—Profile 8b
–83-dBc HD3(1 MHz,60-Ω 差分)
高输出电流:383 mA 到 60 Ω
宽输出摆幅:40 V PP(+12-V、60-Ω 差分负载,带有 1:1.4 变压器)
宽带宽:97 MHz
端口到端口分离:1 MHz 时为 90 dB
PSRR:在 1 MHz 时为 70 dB,以实现良好的隔离
