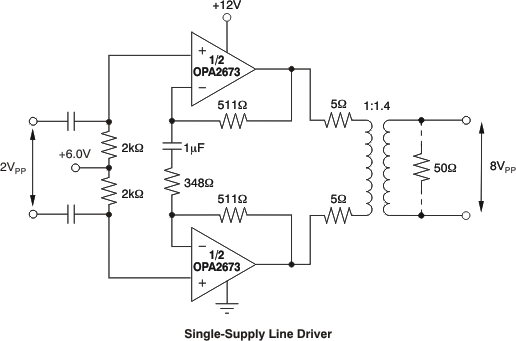

OPA2673 提供新兴电力线调制解调器驱动器应用所需的高输出电流和低失真。OPA2673 在单 +12V 电源下运行,消耗 16mA/ch 的低静态电流以提供非常高的 700mA 输出电流。该输出电流甚至支持最苛刻的电力线调制解调器要求,最小输出电流大于 460mA(+25°C 最小值),谐波失真低。
包括电源控制功能以允许将系统功耗降至最低。两条逻辑控制线允许四种静态功率设置:全功率、要求较低的应用中偏置功率为 75%、短环路偏置功率降低 50%,以及离线有源离线控制即使在大信号存在的情况下也能呈现高阻抗输出引脚。
OPA2673 指定为 ±6V 电源(支持 +12V 操作),还支持高达 +13V 的单电源或 ±6.5V 双电源。视频应用受益于非常高的输出电流,可驱动多达 10 个并行视频负载 (15 ),非线性度小于 0.1%/0.1° dG/d 。
宽带 +12V 操作:340MHz
(G = +4V/V)
宽带 +12V 操作:340MHz
(G = +4V/V)
单位增益稳定:600MHz (G = +1)
高输出电流:700mA
输出电压摆幅:9.8V PP
高压摆率:3000V/µs
低电源电流:16mA/ch
过温保护电路
灵活的电源控制
输出电流限制(±800mA)
TDMA 的主动离线
应用
电力线调制解调器
匹配的 I/Q 通道放大器
宽带视频线路驱动器
ARB 线路驱动器
高容量负载驱动器
