SN74LVC1T45-Q1 器件是一个单比特、同相总线收发器,它使用两个独立的可配置电源轨。A 端口设计用于跟踪 V CCA。V CCA接受从 1.65 V 到 5.5 V 的任何电源电压。B 端口旨在跟踪 V CCB。V CCB接受 1.65 V 至 5.5 V 的任何电源电压。这允许在 1.8-V、2.5-V、3.3-V 和 5-V 电压节点中的任何一个之间进行通用的低电压双向转换。
SN74LVC1T45-Q1 器件是一个单比特、同相电平转换器。完全可配置的双轨设计允许每个端口在 1.65V 至 5.5V 的整个电源范围内过载。它非常适合需要广泛双向转换范围的应用。

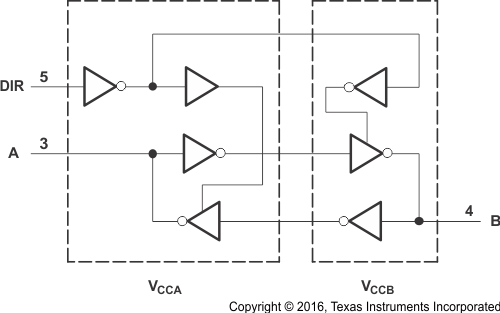

SN74LVC1T45-Q1 的设计使DIR 输入由V CCA供电。
该器件完全适用于使用 I off 的部分断电应用。I off电路禁用输出,防止在断电时损坏通过设备的电流回流。
V CC隔离功能可确保如果任一 V CC输入为 GND,则两个端口均处于高阻抗状态。
符合汽车应用要求
AEC-Q100 符合以下结果:
器件温度等级 1:–40°C 至 +125°C 环境工作温度范围
器件 HBM ESD 分类等级 H2
设备 CDM ESD 分类等级 C3B
完全可配置的双轨设计允许每个端口在 1.65V 至 5.5V 的完整电源范围内运行
V CC隔离特性——如果任一 V CC输入为 GND,则两个端口都处于高阻抗状态
DIR 输入电路以 V CCA 为参考
±24mA 输出驱动电压为 3.3V
I off支持部分掉电模式操作
最大数据速率
420 Mbps(3.3V 至 5V 转换)
210 Mbps(转换为 3.3 V)
140 Mbps(转换为 2.5 V)
75 Mbps(转换为 1.8 V)
