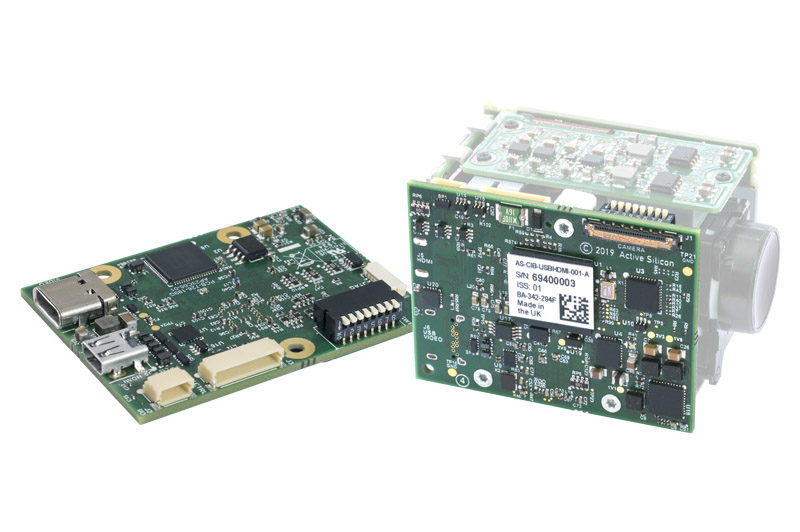

该鹞USB / HDMI相机接口板(AS-CIB-USBHDMI-002-A)是活性硅的成员鹞 系列相机接口板; 它为腾龙 MP1010M、MP1110M、MP2030M-GS、索尼 EV 系列 (FCB-EV7520A) 和 Harrier 10x、36x 和 40x AF 变焦相机提供 HDMI 和 USB 视频类 (UVC) v 1.1 输出。
当电路板连接到 SuperSpeed USB 3.x 主机时启用 USB 视频输出。连接 HDMI 电缆时,始终启用 HDMI 输出。上电时,可以通过板上的 DIP 开关设置来选择摄像机视频模式。摄像机视频模式以及其他摄像机和接口板功能也可以通过通过 RS‑485/RS-232/TTL 或 Harrier 虚拟 COM 端口发送 VISCA 命令或通过 USB 接口使用 UVC 命令来控制。USB 接口用作视频输出、UVC/VISCA 控制输入端口和可选的电源连接。为了提供最佳性能,该板使用 HarrierControl 软件工具针对每种型号的相机进行配置。
Harrier USB SDK 提供了一个示例 UVC 视频应用程序。Active Silicon 可应要求提供 C++/CLI、C# 和 VB 的源代码和 Visual Studio 项目。
Harrier USB/HDMI 摄像头接口板可以仅作为板购买,也可以作为安装到 LVDS 摄像头的组装摄像头解决方案购买。它还可以提供HDMI或仅 USB 变体。
Active Silicon 还提供相机接口板的定制设计服务,如果产品不能满足您的所有要求,可以对其进行调整。我们很高兴讨论您的系统要求,并期待提供您需要的产品。
视频模式选择 | 对于支持的视频模式,接口板视频输出模式始终与摄像机的输出模式相同。可以通过使用 VISCA 命令(通过串行连接或 Harrier Virtual Serial COM 端口)、UVC 控制或通过更改 DIP 开关设置(和电源循环)更改摄像机的视频模式来设置板的视频模式输出。支持高达 1080p60 的视频模式(带摄像头双 LVDS 模式设置)。有关支持的视频模式的详细信息,请参阅数据表中的“视频和控制模式 DIP 开关 (SW1)”部分。 上电时,相机接口板读取 SW1 DIP 开关并将所选设置与相机的当前模式进行比较;如果它们不同,板将根据开关设置设置摄像头视频模式并重置摄像头(需要更改模式)。如果 DIP 开关设置为“默认摄像机模式”,则摄像机(和摄像机接口板输出)将在摄像机上次设置的视频模式下启动。 有关详细信息,请参阅数据表中有关 DIP 开关设置的部分。 |
USB/UVC 操作 | SuperSpeed USB 视频端口(USB Type C,J6)可用于与 HDMI 显示输出并行传输/获取图像数据。USB 端口提供符合 UVC (YUV422) 的视频流,可以在任何符合 UVC 的主机应用程序上查看视频数据,例如 VLC、Microsoft Camera 或 Active Silicon 的 HarrierView UVC 应用程序。 注意:必须使用支持数据速率≥5Gbps 的超高速主机 USB 端口和超高速 USB 电缆。 HarrierView 应用程序演示了如何显示/录制来自 USB 视频类驱动程序的视频并实现 UVC 摄像头控制。HarrierView 应用程序是Harrier USB SDK 的一部分。 支持高达 1080p60 的视频模式(带摄像头双 LVDS 模式设置)。相机必须设置为支持的 UVC 视频模式(注意:支持的实际视频模式取决于相机的型号)。对于由鹞接口板,请参阅“视频和控制模式DIP开关(SW1)”一节中支持视频模式的细节数据表。此外,请查阅您的相机的文档。可以使用 VISCA 命令(通过串行或 Harrier 虚拟串行 COM 端口)、UVC 控制(请参阅下面的摄像机控制部分)或使用 DIP 开关设置(和电源循环)更改摄像机的视频模式。 为了在 Windows 10 下获得最佳 USB 视频性能,将 Windows 性能/电源设置设置为高性能非常重要。同样,计算机 BIOS 设置应设置为高处理器性能并禁用节能模式(包括 Speed Step、P States 等功能)。 |
HDMI 操作 | 插入HDMI线后开启HDMI输出。HDMI输出的视频模式与摄像机的输出相同;接口板没有进行视频模式转换。要更改 HDMI 输出的模式,应使用 VISCA 串行命令、UVC 控制或 DIP 开关设置(和电源循环)更改摄像机的模式。支持高达 1080p60 的视频模式。 |
为您的相机配置电路板 | 腾龙 MP1110M 相机默认配置了 Harrier USB/HDMI 相机接口板,如果您使用不同的相机,则需要重新配置该板以支持其他相机的属性。如果您购买了预组装的相机单元,那么该板已经为相机正确配置。 当接口板通过 USB3 电缆连接时,该板将出现在 Windows 设备管理器的相机部分。根据它的配置方式,它将以不同的名称显示。 Harrier USB/HDMI 相机接口板支持的相机: |
