该鹞IP摄像机接口板是由活性硅的鹞系列相机接口板的接口解决方案。它为一系列 LVDS 相机提供 IP（以太网）输出，包括 Tamron MP1010M/MP1110M、Sony FCB-EV7520A 和 Harrier 10x/36x/40x AF 变焦相机。
Harrier IP 摄像机接口板基于强大的 SoC 处理器，可通过 RTP 提供低延迟 H.264 视频流。块状相机和接口板通过 KEL 30 路电缆连接。相机接口板可以安装在块状相机的侧面，通常（通过 FFC 电缆）连接到以太网连接板，以太网连接板可以安装在相机背面或堆叠在接口板顶部。接口板对摄像机LVDS视频信号进行压缩（H.264），将其转换为RTP流，发送至以太网连接板。以太网连接板带有磁性元件，可以使用 CAT5/6 以太网电缆物理连接到外部千兆以太网系统。提供支持以太网供电的以太网连接板版本。
Harrier IP Camera Interface Board 上的高性能处理器设备支持 ONVIF 和 Web 界面。Harrier IP SDK（软件开发包）中包含了如何从接口板显示RTP视频和控制摄像机的应用示例。VISCA 命令可以通过 ONVIF 服务器发送到摄像机，从而实现对所有摄像机功能的完全控制。Harrier IP SDK 还展示了如何向实时视频流添加文本和图形叠加层。
Harrier IP 摄像机接口板和基于该板的 Harrier IP 摄像机可以使用 Harrier IP 评估套件轻松评估。
视频输入 | 1080p30（单 LVDS 模式）或 1080p60（双 LVDS 模式）的标准摄像机 LVDS 视频信号。 |
视频分辨率/速率 | 1080p 60/30 帧/秒 |
SD卡 | 高达 512GB |
相机控制 | ONVIF 配置文件 S、VISCA（通过以太网连接） |
协议支持 | ONVIF 配置文件 S、IPv4/v6、HTTP、HTTPS、RTSP、RTP、TCP、UDP、RTCP、ICMP、DHCP |
视频压缩 | H.264 |
USB 2 | OTG（开发中） |
声音的 | 单声道麦克风（开发中） |
电源连接器 (J1) | Harrier IP 摄像机接口板配有一个 2 路 JST 连接器，用于连接到外部电源。J2 也提供电源，因此当相机接口板连接到 Harrier 以太网连接板时，不使用此连接器。 |
以太网连接板连接器 (J2) | Harrier IP 摄像机接口板配有 24 路 0.5 毫米间距垂直 FFC 连接器（带夹子），用于通过 FFC 电缆连接到以太网或以太网供电 (PoE) 连接板。 |
USB 连接器 (J3) | Harrier IP 摄像机接口板配有 10 路 0.5 毫米间距 FFC 连接器，用于连接外部设备。 |
微型 SD 插座 (J5) | Harrier IP 摄像机接口板配有标准的 micro-SD 插口。 |
外置 Micro SD 扩展插座 (J6) | Harrier IP 摄像机接口板配有 12 路 0.5 毫米间距 FFC 连接器，可连接到外部/远程 SD 卡插槽。 |
PELCO/麦克风连接器 (J7) | Harrier IP 摄像机接口板配有 10 路 0.8 毫米间距连接器，可连接 PELCO 控制器和麦克风。 |
KEL30 相机连接器 (J8) | Harrier IP 摄像机接口板配有一个 30 路微型连接器，用于连接兼容的 LVDS 摄像机。 |

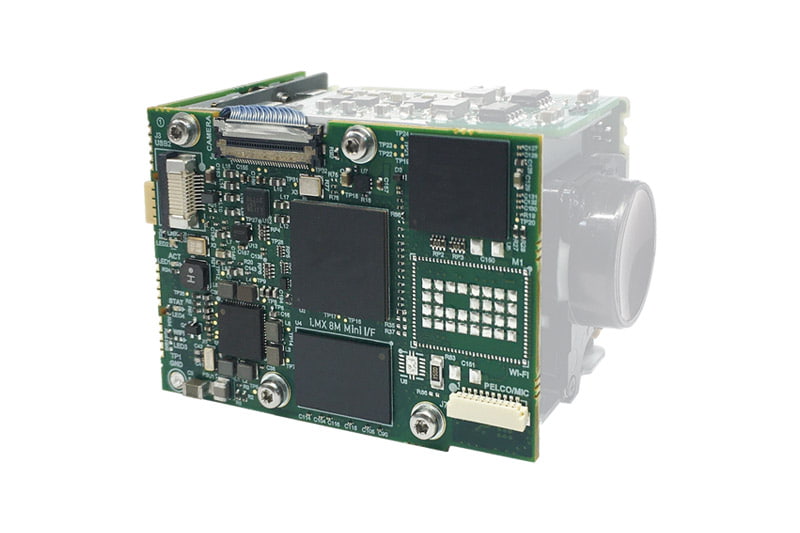

董事会选项 | Harrier IP 接口解决方案通常由两块板组成 - SoC 处理板 ( AS-CIP-IP-SOC-001-A ) 和以太网连接板 ( AS-CIP-IP-IFETH-001-A )。这两块板通过 FFC 电缆连接，可以直接安装到块状相机上或堆叠在一起。这些板可单独提供，作为一组或安装在相机上（参见产品图片）。 还提供支持无线连接的 SoC 板版本 ( AS-CIP-IP-SOC-002-A )。连接板也有两个版本，以太网连接板 ( AS-CIP-IP-IFETH-001-A ) 和支持以太网供电的版本 ( AS-CIP-IP-IFPOE-001-A )。 |
手术 | 当连接到合适的电源时，Harrier IP 摄像机接口板将启动，然后为摄像机供电。一旦相机初始化，它将开始传输视频流；相机接口板将压缩视频（H.264），将其转换为 RTP 格式，并将其流式传输到以太网端口。任何与 RTP/ONVIF 兼容的应用程序（例如 VLC 播放器或 GStreamer）都可以接收和显示视频。ONVIF 服务可用于控制摄像头和视频流设置。 |
设置 IP 地址 | 默认情况下，Harrier IP 摄像机接口板会使用 DHCP 自动分配一个 IP 地址，但可以使用 Harrier IP 摄像机接口板 Web 管理页面或 ONVIF 设备管理服务将其设置为固定 IP 地址。 |
ONVIF服务 | Harrier IP 摄像机接口板执行 ONVIF Profile S 标准。支持的主要服务有：
有关这些服务的详细信息，请参阅https://www.onvif.org/profiles/specifications/ 上的 ONVIF 文档；Harrier IP SDK 中包含了如何使用这些服务的示例。 |
相机控制 | 可以使用 ONVIF 媒体服务管理摄像机视频模式和 H.264 压缩参数。ONVIF 成像服务支持任何符合 ONVIF 的第三方软件/应用程序来控制相机设置。但是，大多数 AF-Zoom 块相机的设置比 ONVIF 服务提供的设置多得多。这些附加设置通常使用通过串行接口发送的 VISCA 命令进行更改。Harrier IP 摄像机接口板支持与摄像机的直接串行通信，应用程序可以通过 ONVIF 设备 IO 服务访问此串行接口。因此，VISCA 协议支持的所有相机功能都可以由终端应用程序通过以太网接口进行控制。示例请参考 Harrier IP SDK。有关 VISCA 控制和摄像头功能的更多信息， |
管理网页 | Harrier IP 摄像机接口板在分配给该板的 IP 地址上托管一组网页；这些页面可用于控制板和相机。当板卡连接到主机时，可以通过在网络浏览器中连接到摄像机的 IP 地址来访问网页。网页上的菜单提供了几个子页面，可以访问各种控件/设置和功能。有关更多信息，请参阅接口板数据表。 |
视频图形叠加控制 | Harrier IP Camera Interface Board 能够在实时视频流上叠加图形和文本。有关如何完成此操作的示例，请参阅 Harrier IP SDK。 |
SD卡接口 | SD 卡接口支持所有标准 micro SD 卡（最大 512GB）并在 SDR25 模式下运行。不支持 UHS II 卡附带的高数据速率，UHS II 卡将在 UHS I 模式（较低数据速率）下运行。SD 卡可用于存储来自摄像机的视频。 |
鹞IP SDK | Harrier IP SDK（软件开发套件）包含示例应用程序代码，用于连接到 Harrier IP 摄像机接口板并控制处理平台、视频压缩设置、摄像机设置和摄像机串行端口。 |
状态 LED（“LED1/2/3/4”） | Harrier IP 摄像机接口板配有多个多色 LED，用于指示摄像机状态。
|
评估套件 | 提供 Harrier IP 评估套件。该套件可以快速有效地评估和测试 Harrier IP 摄像机接口板以及基于该接口板的 IP 摄像机。 |
