蓝鸟SDI适配器被设计用于3G-SDI,HD-SDI和HD-VLC视频流的格式转换并作为USB / HDMI / SDI外部转换器和帧接收器用于视频流和视频捕捉操作。
视频输入信号通过 BNC 连接器或以太网 (RJ45) 连接器提供。支持三种同步视频输出格式:3G-SDI/HD-SDI 或 HD-VLC(通过 BNC)、HDMI(通过标准 HDMI 连接器)和 SuperSpeed USB/USB Video Class (UVC) v1.1 输出(通过 USB Type -C 电缆)。通过 RS-485 连接的远程摄像机可以通过 USB Type-C 端口(使用 Harrier USB SDK 或 UVC 应用程序)或通过单独的 USB-UART(USB Micro-B 连接器)接口进行控制。RJ45 连接器包括 RS-485 摄像机控制信号、摄像机电源和 HD-VLC 压缩视频输入(通过双绞线)。
除了标准 3G/HD-SDI 流之外,BlueBird SDI 适配器单元还可以自动解码 HD-VLC 编码的视频流,这些可以由我们的3G-SDI/HD-SDI AF 变焦块摄像头选项之一提供。与基于 3G-SDI 同轴电缆的解决方案相比,这种端到端 HD-VLC 解决方案支持使用更长的电缆长度(请参阅 Active Silicon 的关于采用该技术的长距离高清数字视频解决方案的白皮书)。

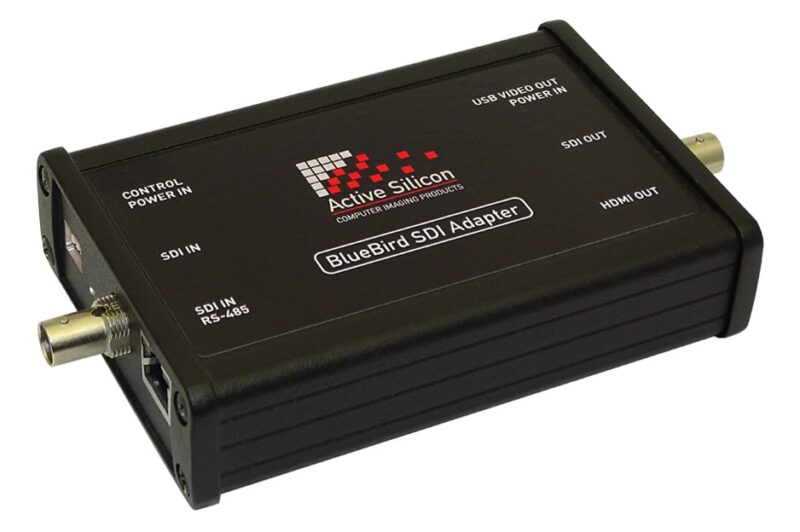

的蓝鸟SDI适配器可作为一个独立的板,或安装在一个坚固的外壳(如在上述产品图像),用于与PC或笔记本电脑中使用。
观看我们的Harrier 产品视频,了解有关基于 HD-VLC 的长距离电缆解决方案的更多信息。
电源选项 | 在仅板式和封闭式版本中,该单元可以从任一 USB 端口进行总线供电。该板版本还具有用于固定系统电源的电源接头。如果连接了多个电源,内部电源开关会按以下优先级选择合适的电源: 1. 系统电源接头。 |
应用信息 | 对于最大电缆长度应用,应使用优质同轴电缆将输入信号提供给 BNC 输入。对于较短电缆长度的应用,输入信号也可以使用双绞线电缆提供给 RJ45 输入端。 该单元自动检测连接了哪个输入,如果两个输入都连接,则优先使用 BNC。 自动检测输入视频格式和帧速率,HD-VLC 压缩也是如此。的 与相机的 RS-485 通信可以通过 USB Micro-B 控制端口或通过 HDMI 和 SDI 输出始终处于启用状态。当端口 SDI 输出具有单独的 HD-VLC 控制,这意味着该装置还可用于压缩标准 3G/HD-SDI 输入视频流。 |
支持的视频格式 | BlueBird SDI 适配器支持一系列视频输入/输出格式。 支持的视频模式、相关的 HD-VLC 比特率和 UVC 支持 720p50 – 比特率:未压缩 1.485 Gb/s,HD-VLC 270 MB/s;UVC 支持:是 1080i50 – 比特率:未压缩 1.485 Gb/s,HD-VLC 270 MB/s;UVC 支持:无 1080p25 – 比特率:未压缩 1.485 Gb/s,HD-VLC 270 MB/s;UVC 支持:是 |
主机软件 | Active Silicon 提供了一个示例应用程序(带有完整的源代码),用于演示如何从 USB 视频类驱动程序接收、记录、显示和保存图像数据。这是 Active Silicon Harrier USB 软件开发套件 (SDK) 的一部分,可在本产品页面的下载部分获得。 |
机械概述 | 有关机械概览图,请参见上面的“其他信息”选项卡。 |
单板版 | 该板的仅板版本可用。请在上面的“其他信息”选项卡和数据表中找到电路板的照片。 |
BNC 输入连接器 (SDI RX1) J5 | 同轴电缆输入是标准的 75 欧姆 BNC。此输入接受 3G-SDI、HD-SDI 和 HD-VLC 编码的 SDI 视频流,并在外壳上标有 SDI IN。 连接器类型:75 欧姆 BNC |
RJ45 输入连接器 (SDI RX0) J4 | 双绞线输入使用标准的 RJ45 连接器。此输入接受 3G-SDI、HD-SDI 和 HD-VLC 编码的 SDI 视频流,并在外壳上标有 SDI IN RS-485。 连接器类型:RJ45 有关引脚分配,请参见数据表。 |
BNC 输出连接器 (SDI TX) J6 | 输出 BNC 是标准的 75 欧姆 BNC 连接器。这提供 3G-SDI、HD-SDI 和 HD-VLC 连接器类型:75 欧姆 BNC |
HDMI 输出连接器 (HDMI TX) J8 | 此连接器提供用于显示的 HDMI 输出,并在外壳上标有 HDMI OUT。 连接器类型:HDMI A 型 |
USB 3.0 连接器 (USB VIDEO TX) J7 | 此 USB 连接器为 BlueBird SDI 适配器和 USB 视频类 (UVC) 视频流提供电源以连接到主机 PC。该连接器还提供用于 RS-485 摄像机控制的 UVC 控制端口,并在外壳上标有 USB VIDEO OUT POWER IN。 连接器类型:USB Type C (5 Gbps) |
USB Micro-B 连接器 (USB UART) J3 | 此 USB 连接器为 BlueBird SDI 适配器和用于相机控制的标准 UART 串行接口提供电源。这通常用于使 VISCA 摄像机控制协议能够与 Sony 和 Tamron 的块式摄像机一起使用。在外壳上标有 CONTROL POWER IN。 连接器类型:USB Micro-B |
系统电源接头 (PWR) J1 | 当不使用 USB 电源且适配器板未安装在外壳中时,此内部连接器可用于为板供电。 连接器类型:2 针盒装接头 |
JTAG 连接器 J2 | 用于制造电路验证的测试连接器。 |
模式 DIP 开关 (SW1) | 该装置配有一个 4 路 DIP 开关,用于选择各种模式。 有关 DIP 开关 SW1 的详细信息和配置,请参阅数据表。 |
状态 LED(LED1、LED2、LED3、LED4) | 该装置配有四个 LED 以提供设备状态。 有关 LED 的功能和状态的详细信息,请参阅数据表。 |
