索尼 FCB-EV7520A 摄像机的 HD-SDI 接口解决方案。
也与 EV 系列的其他 Sony FCB 相机兼容。
包括接口模块、电缆和安装套件。
使用相机的数字输出提供最佳图像质量。
支持以下高清模式 – 25、29.97 和 30Hz 的 1080p,50、59.94 和 60Hz 的 1080i,25、29.97、30、50、59.94 和 60Hz 的 720p。
符合 SMPTE 274M 和 SMPTE 296M。
视频模式选择开关和内置测试模式。
用于摄像机控制的 RS-232 通信端口。
符合 RoHS。
该活动FCB-EV-HD-SDI是一个完整的接口解决方案采取由FCB-EV7520A块相机提供的高清晰度数字视频的优势。接口板直接连接到相机的数字输出端口,以提供卓越的图像质量。
此接口支持摄像机的所有 HD-SDI 模式(有关 3G-SDI 支持,请参阅 Active Silicon 的 Harrier 系列)。除了新的 FCB-EV7520A 相机外,该模块还支持 EV 系列的其他 FCB 相机,例如 EV7500/7310/7300/5500/5300。
位于接口板背面的 DIP 开关可以方便地选择高清视频模式,而无需向摄像机发送串行命令。备有RS-232通讯口和复位线。该活动FCB-EV-HD-SDI还拥有一个内置的测试图案这符合SMPTE RP-219-2002规范。

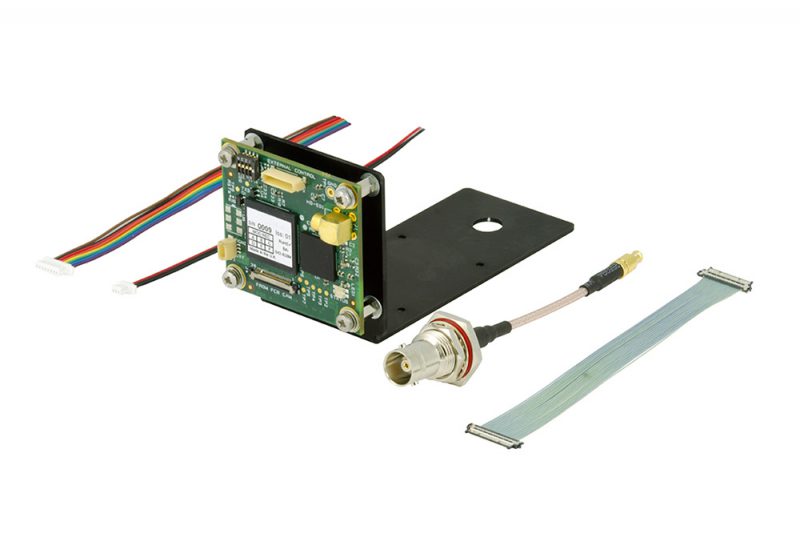

该产品作为套件提供,包括接口板、安装套件和电缆,对于批量 OEM 而言,如果需要,也可以单独订购电路板,而无需安装套件和电缆。
有源 FCB-EV-HD-SDI的物理轮廓位于 FCB-EV 系列摄像机的后部轮廓内,随附的安装套件允许模块牢固、整齐地连接到摄像机。
