以太网-FC转接卡采用类似3U VPX板卡结构形式，占用8HP槽宽，完成4路CAN和4路百兆以太网信号与FC-AE-ASM总线数据的相互转换传输。
产品特性：
Ø 实现4路以太网和4路CAN数据至FC-AE-ASM总线数据相互转换传输
Ø 具有两个相互冗余备份的FC光接口，两个FC接口同时收发，并选择其中数据正确的一路接收
Ø 具备管理配置功能，可配置FC路由转发规则
Ø 通过管理接口可以查询转接卡的工作状态，在转接卡顶部设计RS232接口作为管理配置接口
Ø 支持显式登录和隐式登录
Ø 支持单播、组播、广播及3类服务
ETH-FCAE转接设备-以太网连接器-西安福川电子科技
Ø 符合GJB 6411-2008协议规范
Ø 监控管理软件运行在Windows系统（兼容win XP 和win 7）
Ø FC数据能够通过FC交换机进行转发
Ø 以太网支持ARP、ICMP、IP、IGMP协议，支持单播、组播、广播功能
Ø 基于以太网单播IP地址和FC_DID的转发表项软件可配置，转发条目不低于256条
Ø 基于以太网组播IP地址和FC_DID的转发表项软件可配置，转发条目不低于64条
Ø CAN数据在FC网络中按照广播报文进行处理
性能指标：
Ø 电源
- 采用DC24V（20～30V）供电，转接卡应采用隔离电源
- 功耗：≤30W
- 背板向转接板提供两路互为备份的电源，转接板采用二极管设计自动选择电路
- 电源地、信号地和机壳地相互隔离
Ø FC接口
- 信号速率：2.125Gbps
- 标称光信号波长：多模 850nm
- 平均输出光功率：≥-3dBm
- 光接收灵敏度：≤-16dBm
- 接口冗余：具有两路FC光接口相互备份冗余，工作中以其中一路为主接收，主路接收错误时从另一路接收，切换并恢复正常时间：≤3ms
- 光纤类型：OM3
Ø CAN接口
- 兼容CAN2.0B标准，并支持扩展帧
- 速率：125kbps、250kbps、500kbs和1Mbps速率可配置
- 信号路数：4
Ø 以太网接口
- 接口速率：10/100M自适应
- 信号路数：4
- 各路以太网支持全线速收发
Ø 管理接口特性
- 采用RS232标准
- 数据格式：1bit起始位，8bit数据位，1bit停止位，无奇偶校验位
- 波特率：9.6kbps

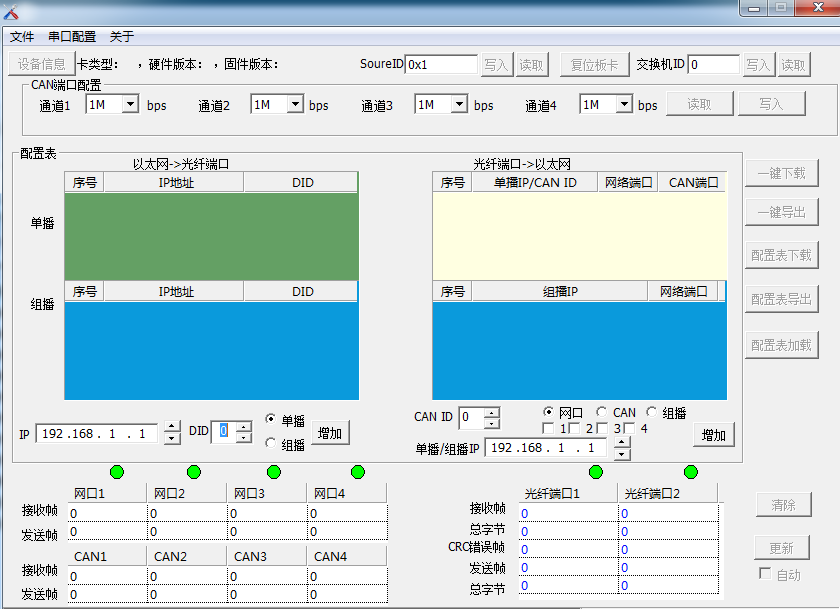

配置软件截图
