FC-AE-ASM/1553B测试卡采用光纤LC接口形式，可以作为2个独立端口使用，也可以作为1对冗余端口使用，支持1.0625Gbps、2.125Gbps、4.25Gbps通信速率，该板卡完全遵循FC-LS，FC-FS，FC-AE-ASM、FC-AE-1553B等FC光纤通信协议规范。

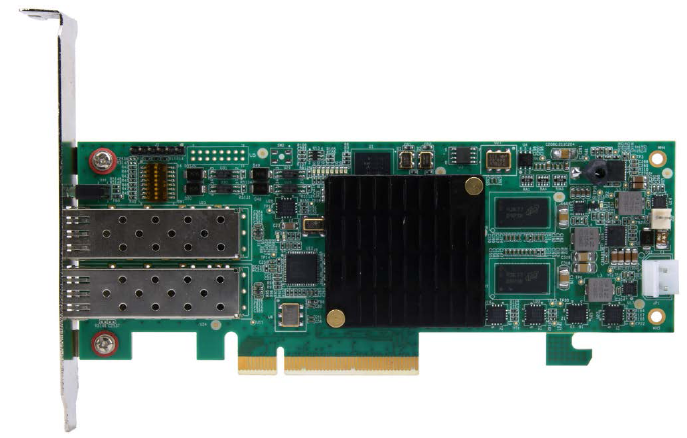

板卡硬件图

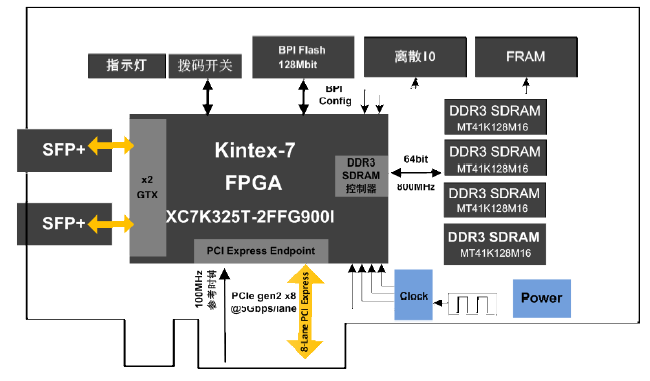

板卡原理框图
产品特性：
Ø 支持点对点和交换式通信方式的双路独立或冗余FC端口
Ø 支持1G、2G、4G 通信速率
Ø 符合FC-PC，FC-FS协议标准
Ø 支持256个非数据块和16条数据块
Ø 支持隐式登陆和显式登陆
Ø 符合Class 3服务
Ø FC帧长度支持36～2148字节；
Ø 支持3类服务，支持组播，广播功能；
Ø 支持至少8个Buffer-to-Buffer信用，信用值可配置；
Ø 支持最多256个接收通道和256个发送通道；
Ø 支持原语级时钟同步, 分辨率100ns；
Ø 4Gb高速数据接收缓存、发送缓存，数据缓存时间1s
Ø 支持硬件加密功能
Ø 支持与数据帧头与负荷的纠错功能，支持端口冗余切换
Ø 物理层数据传输误码率小于10-12
Ø 支持多种用户上层协议ULPs，包含FC-AE-ASM，FC-AE-RDMA，FC-AE-1553，AC-AV，ARINC818
Ø 支持Windows XP，Windows 7，VxWorks 5.x，VxWorks 6.x以及Linux操作系统

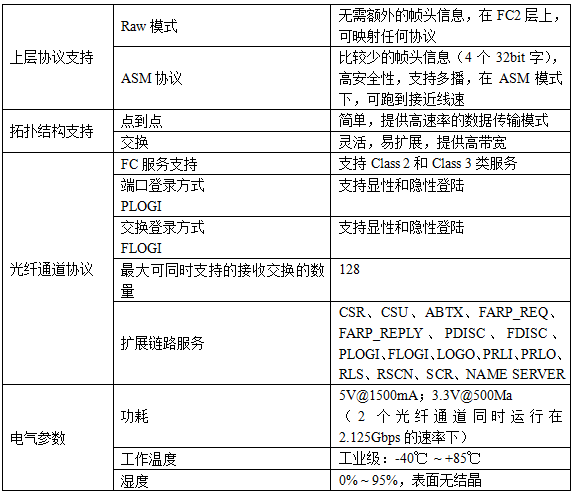

技术规格
