1 范围

        本宇航信息报告（AIR）定义了所选择的导线与电气连接器之间端接的不兼容性及介绍兼容性设计的方法。

1.1 目的

        本SAE宇航信息报告（AIR）文件解释了在电气连接器内导线的端接和相应接触件取送工具之间系统兼容性分析的必要性。

2 参考文件

        没有相关的参考文件。

3 通则

        本文中的连接器涵盖了表1和表2所列出的美军标规范连接器并包含其压接后释放接触件和完整的导线封线体。

        这些连接器的插接件由两种基本材料组成（见图1）

        a)硬的绝缘部件，包含有在每个接触孔中的接触体卡簧机构和

        b)每个接触孔中的带有密封环的后封线体。

        接触体安装和拆卸方法对于表1和表2所列的连接器是通用的，并且如图1所示，使用工具释放其接触件卡簧器件。大多数工具由塑料材料制成，价格便宜但易碎，尤其对于小的接触件。操作时必须谨慎，避免工具断裂，产生碎片残留在连接器中。选择正确的工具并避免超出用力范围能延长工具的使用寿命，同时保护连接器免于后封线体或卡簧夹损坏。

3.1 连接器类型的变化

        以下介绍一种连接器规范与另一规范之间可能存在的不同的方面。

        a)接触孔直径*硬绝缘体：给定接触件的直径比其接触体台肩稍微大些；

        *接触孔的后部

        b)导线密封孔—密封区域：密封孔适应给定的接触件规格和导线外护套的规格；

        c)接触体几何形状-筒-台肩的直径：筒加上工具的厚度必定与接触体肩的直径相兼容；

        d)取送工具-厚度：导线的外径加上工具的厚度必定与接触孔的后侧内径相兼容。

3.2 不兼容

        以上方面的不同之处，存在于不同的规范中，能导致已端接导线的接触件拆卸的困难或缺少导线密封。当同一导线两端与连接器端接使用不同类型或不同规格的接触件时，这样的不兼容性最易发生。

        例如，所选择的导线与图2的连接器B可以密封，但对于连接器A则太小难以密封。另一方面，对取出接触件工具而言，所选导线与连接器A的密封可能比连接器B使用的密封大的太多。同时，如果所选择的导线比给定工具的内径大，如果要进入接触孔将增大工具端部的外径。反之亦然。如果导线的直径明显小于工具的内径，工具的内径被导线的密封环压缩，使其难于引导导线越过接触件压接筒的后部。

        在第一个例子中，小规格导线可以局部增加直径以取得密封，但如果导线规格太大，除非使用专用的方法，否则实际上不可能拆卸已经端接的接触体。同时，超规格导线能引起一些连接器密封封线体不合适的膨胀。将导致与连接器的干涉、妨碍取送接触件或损坏封线体，从而，降低连接器耐环境特性。使用辅助绝缘层使导线达到推荐的密封范围会引起维护问题，不推荐使用。参考AS50881适用的版本使连接器/导线达到兼容要求。

3.3 方案

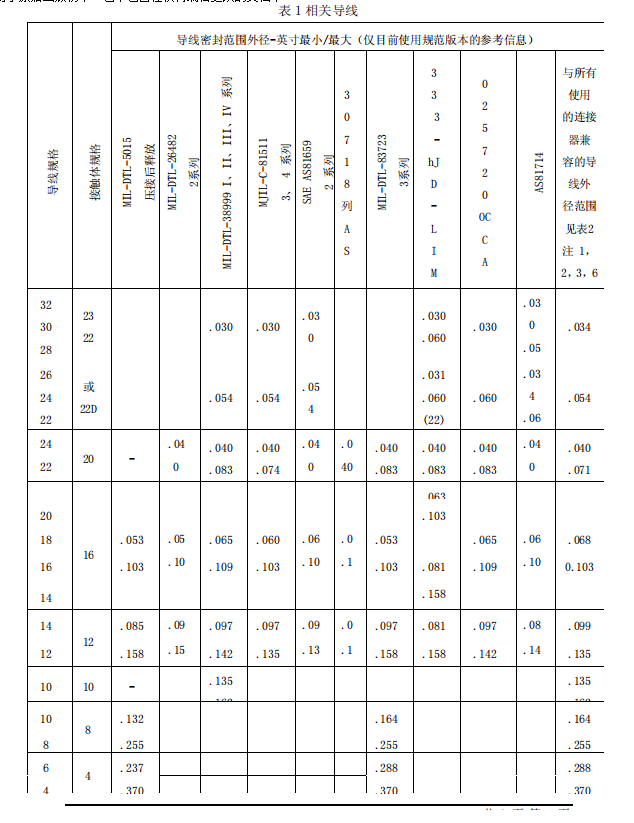

       为避免这些缺陷，设计员要创建一个带护套导线与连接器相兼容的最小-最大直径。通过对所有连接器与布线系统的完全分析得出处理方法。为完成分析，必须检查每个类型的连接器导线密封件范围以及能够查看电缆规格限制的地方。表1和表2比较了大量的后释放连接器类型的上述信息。表3和表4提供了大量通用导线类型的外护套直径。

4 选择限制

       列于表1和表2的所有连接器不太可能在一个项目或工程中使用到。因此，设计员应创建基于工程需求的连接器表格，并且从中选择兼容系统中连接器的导线范围。这样的表格所包含的连接器与表1和表2列出的连接器不同。

       注：弹性封线体在规范的封线体密封范围内通常是可以密封与其适应的电缆直径的，并且每个封严体孔仅能密封一根导线。选择适合的导线并安装参考AS50881的附录A。

5 注释

       5.1在页面左边的更改条（｜）是显示此区域对此文件以前的版本有技术更改而非编辑更改，对于用户可以方便的查找更改内容。文件标题左边一个（R）符号表明此文件的一个完整修订，包括技术更改。更改条与符号（R）不用于原始出版物中，也不包含在仅有编辑更改的文档中。

       注 1：所有导线外径均假定导线的两端都端接到相同规格的接触件上。如果使用不同的规格（如，规格为 22 号导线一端端接在规格 22D 接触件，另一端端接在规格 20 接触件上），可使用的导线外径将要进一步限制。

       注 2：有大量接触件与接近最大允许直径的导线端接的累积作用能使连接器后封线体度膨胀，与连接器的其它附件或接触件干涉。

       注 3：为保证导线密封的完整性，当使用接近最小直径的导线时，对于给导线加包覆材料来避免封线体变形则是非常重要的。当按表 3 和表 4 导线的最小外径小于所示最小密封范围时，可以使用更大规格的导线增加有效直径。对于适用飞机的连接器，AS50881 推荐使用应力释放尾线夹（如 AS85049）保证封线体与导线界面的密封性，并且能使在连接器与接触件间产生的应力最小。

       注 4：如表 1 和表 2 所示，与所有连接器兼容的导线外径范围应用下列等式制定（通过系统确保环境密封，确保接触件拆除并避免导线密封的封线体过度膨胀）

       a. 带护套导线最小的外径大于或等于系统中任何连接器最小导线密封孔的最大值。

       b. 带护套导线最大的外径小于或等于系统中任何连接器最大导线密封孔的最小值。

       注 5：连接器接触件取送工具的属性和特征在 MIL-I-8969（电气连接器接触件取送工具规范）中定义。

       注 6：10 线规或更大的导线规格不包括在表 3 和表 4 中。最小/最大导线护套直径见适合的规范。

       译者注：

       注 1：为表达清楚，译文中增加了目录，将原文2个表格分成4个表格。

       注 2：没有查找原文件相应AS81381/7规范，而MIL-DTL-81381/7在新设计中已经不适用。
