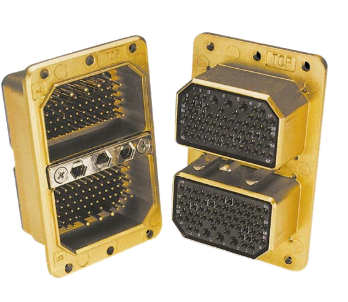

Amphenol 的“AR”系列 ARINC 404 机架和面板连接器旨在满足或超过 MIL-C-81659 和 ARINC 规范 404 的要求。“AR”系列是一种多用途连接器，用于航空航天、军事和电脑周边应用。这些连接器有五种外壳样式，最多有四个插入腔。该产品系列中的插入件可容纳尺寸为 12、16、20 和 22 的信号和电源触头。同轴触头有尺寸 5 和 9。可使用单一类型触头或标准触头和同轴触头的组合来提供插入布置。提供非环境和环境密封连接器。环境密封是通过金属丝密封垫圈和界面密封来实现的。特定于应用的设计，包括瞬态保护，可从 Amphenol 获得。请咨询您当地的销售工程师或联系 福川电子了解更多信息
减少检查和装配劳动
优于板级滤波器解决方案的高频 EMI 性能
优越的屏蔽效能
免焊设计
避免连接器暴露在焊接和清洁过程中
允许轻松修复损坏的插座触点
易于从主板上安装和拆卸，便于维修和返工
路标可确保在安装过程中正确对齐
可选的橡胶界面密封件可保护连接器免受环境影响
提供应变消除和 EMI 屏蔽
提供多个电缆入口点
可定制配置
。
| 性能规格 | ||
| Amphenol“AR”系列连接器按照 ARINC 404 规范设计，并使用符合 MIL-C-39029 标准制造的插针和插座触点。 | ||
| 绝缘电阻： | 500 兆欧 @ 25°C | |
| 介电耐压（海平面）： | ||
| 服务等级 A | 服务等级 B* | |
| 环保密封 | 1,500V 均方根 | 1,800V 有效值 |
| 非环保、标准 | 1,000V 均方根 | 1,500V 均方根 |
| 温度范围： | （-55° C 至 +125 C）-67 F 至 +257 F | |
| 接触额定电流： | ||
| 尺寸 22（#22 AWG 线） | 5.0 安培 | |
| 尺寸 20（#20 AWG 线） | 7.5安培 | |
| 尺寸 16（#16 AWG 线） | 13.0 安培 | |
| 尺寸 12（#12 AWG 线） | 23.0 安培 | |
| 联系保留： | ||
| 尺码 22 | 15 磅 | |
| 尺寸 20 | 20 磅 | |
| 尺寸 16 | 25 磅 | |
| 尺寸 12 | 30 磅 | |
| 耐用性（插拔） | 500 次循环 | |
| 盐雾： | MIL-STD-1344，方法 1001，条件 B | |
| 振动： | MIL-STD-1344，方法 2005，条件 IV | |
| *符合 MS 3157 中所示的服务等级 | ||
| 材料规格 | ||
| 材料 | 材料 | 结束 |
| 炮弹 | 铝合金 | “黄色或橄榄色铬酸盐镀镉、化学镀镍、化学薄膜（阳极氧化）、镍-PTFE/Durmalon” |
| 固定板 | 铝合金 | 蓝色阳极氧化，化学镀镍 |
| 绝缘材料 | 热固性或热塑性塑料 | |
| 螺丝、锁紧垫圈、垫圈 | 不锈钢 | 钝化 |
| 接触 | 铜合金 | 金镍 |
| 接触罩 | 不锈钢 | 钝化 |
| 触点固定夹 | 铍铜 | |
| 面密封件、索环 | 硅橡胶或氟硅橡胶 | |
| 极化套件 - PLUG | ||
| 立柱，锁紧垫圈 | 不锈钢 | 钝化 |
| 坚果 | 黄铜 | 黄色铬酸盐镀镉或化学镀镍 |
| 极化套件 - RECEPTACLE | ||
| 盘子 | 铝合金 | 化学镀镍 |
| 钥匙 | 铝或锌合金 | 黄色铬酸盐过镉 |
| 螺丝 | 不锈钢 | 钝化 |
