卧推式开放式框架压接工具

UDT5 和 UDT3 工具的模架开口位于 HX4 和 HX3 工具框架的另一侧，因此该工具可用作便携式台式压力机或手动工具。工具框架配备相同的正向棘轮组件，并接受相同的“Y”和“X”系列模具。当用作台式压力机时，操作员可以获得更大的机械优势，从而减少操作员的疲劳。

各种压接模式的模具也可用于与 M7928、MS17143、MS25036、MS25181、MS27429、MS25274、MS20659、M81824、MS21003 至 MS21015 相关的绝缘和非绝缘端子接线片、电线接头和端盖，以及商业部件号。对于传统手动工具来说太大的几个电源触点也被标准工具框架（HX4）的可互换模具覆盖。

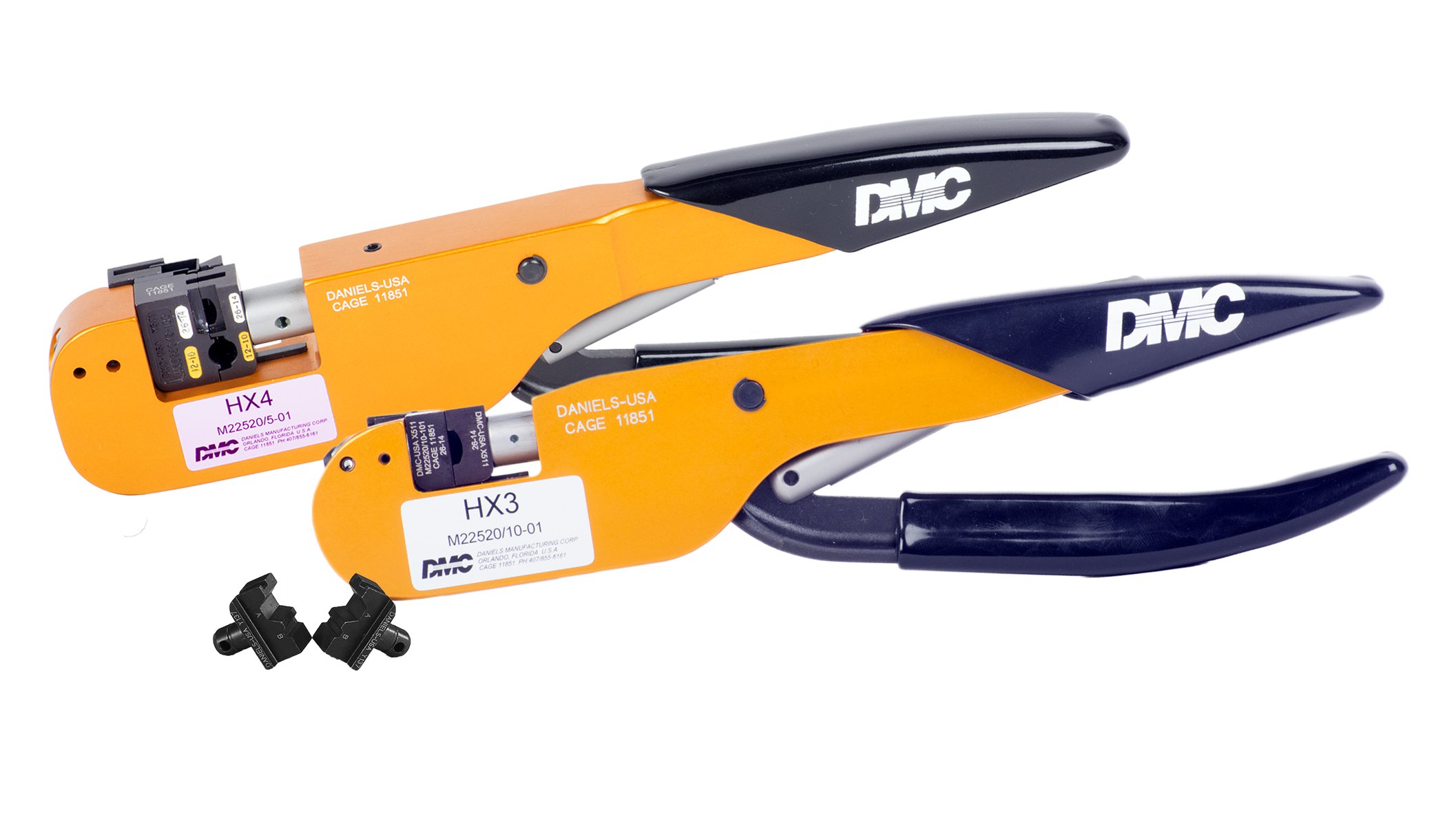

DMC HX4 和 HX3 系列压接工具具有可互换模具系统，无需为每个不同的应用使用单独的固定模具压接工具。许多维护和制造问题已经标准化了其中一种模型，从而消除了与维护和校准单一用途工具的大量库存相关的成本。

压接模具卡入工具框架，并通过内部弹簧夹固定到位。福川电子如果需要，可以通过将滚针插入提供的孔中来永久固定它们。

工具框架配有正向棘轮组件，可控制两个方向的整个手柄运动。

模具有多种组合可供选择，具有单腔、双腔甚至三腔设计。这些芯片适用于符合 MIL-C-39012、MIL-C-39029 和众多专有配置的大多数同轴和双轴连接器和触点。其他设计可用于不同的端接技术。
