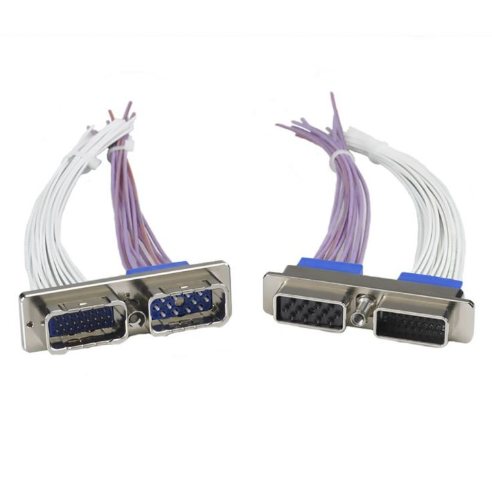

Radiall 的 EPX™ 符合 EN4644 欧洲标准，已被公认为领先的矩形模块化连接器，用于主要的商用和公务机。

EPX™ 系列旨在涵盖任何应用，包括断开面板、线路可更换模块 （LRM） 和厨房，并满足 OEM 最严格的要求，提供：

具有多种外壳样式、多种嵌件、触点和附件的灵活性

通过高密度刀片和可堆叠外壳节省空间

通过模块化部件节省时间和成本效益，实现预接线

EPX™ 系列是完全模块化的，可扩展为从 1 号到多单元版本的轻型外壳。EPX™ 插件还将涵盖任何接触技术，包括信号、电源、同轴和光纤。EPX™ 连接器通过使用有限数量的组件满足所有连接需求。

为了在成本效益和创新方面更进一步，Radiall推出了第一个用于航空航天的快速配接连接器系列：使用EPX™插件和触点的QM系列。

性能

机械性能：

配接/拔出：

EPX™ 断开：100 次循环

EPX™ 机架和面板：500 次循环

随机振动：

EPX™ 断开：高达 27.8g

EPX™ 机架和面板：高达 16.9 克

冲击：

EPX™ 断开和机架和面板：50g - 每个轴 3 个减震器

例外：EPXB2 断开：300g – 每个轴 3 次冲击

刀片壳内固定：400N（90磅）

电气性能：

壳间电导率：< 2.5mΩ

介电耐压：

海平面 1，500 Vrms

800 Vrms 在 50，000 英尺处

绝缘电阻：环境温度下> 5，000 MΩ

雷击：

EPX™ 复合外壳：3kA – 1，600V

EPX™ 铝壳：5kA – 1，600V

EMI 屏蔽效果：EN2591-213

频率 100 MHz：衰减 65 dB

频率 200 & 300 MHz ： 衰减 63 dB

频率 400 MHz：衰减 62 dB

频率 500 & 600 MHz ： 衰减 60dB

环境绩效：

高度沉浸：

EPXA 和 EPXB 刀片：50，000 英尺

EPXB 隔板插件：55，000 英尺

EPX™ 隔板插件的漏气：< 16 cm3每个连接器/小时

温度范围：

EPX™ 断开：-65°C/+175°C

EPX™ 机架和面板以及 EPXB2 复合外壳：-65°C/+125°C

温度寿命：最高温度下1小时

盐雾：96小时

材料和饰面：

外壳：镀镍铝或复合材料

嵌件：热固性或高级热塑性塑料

界面密封和垫圈：氟硅弹性体

刀片固定夹： 铍铜

偏振键：高级热塑性塑料

顶丝/顶螺母： 不锈钢

触点：铜合金镀金
