这种屏蔽以太网电缆由 PIC 专门设计用于机载千兆以太网局域网应用。双绞线结构（四对独立线对）有效减少感应干扰，而 100% 箔和 90% 编织屏蔽层可进一步防止 EMI。
飞机上的数据传输比商业建筑中的传统 LAN 系统面临更严峻的环境和 EMI 情况，因此已采取特殊措施来保持技术性能。镀银铜导体和屏蔽确保均匀的导电性和出色的可焊性。含氟聚合物护套可保护电缆免受磨损和环境影响，同时保持灵活性以便于安装。
E50824 屏蔽电缆耐 Skydrol，符合 RoHS 标准，并通过 FAR 第 23 和 25 部分附录 F 的 FAA 可燃性要求。可应要求提供测试结果。
注意：该产品还提供黑色含氟聚合物护套，产品编号为 G50824。
物理数据
导体： 24 AWG SPC
屏蔽覆盖率： 100%（箔）、90%（编织）
工作温度： -55/+200
外径：英寸（毫米）： 0.27 (6.73)
最小弯曲半径：英寸（毫米）： 1.40 (35.56)
重量：磅/100 英尺（千克/100 米）： 5.0 (7.4)
电气数据
阻抗：欧姆： 100
电容: pF/ft (m): 14.5 (47.6)
传播速度：%： 70.0
介电额定电压 (kV RMS)： 1.5
直流电阻：欧姆/1000 英尺（米）： 28.5 (93.5)
最大距离*：英尺（米）： 268 (82)
衰减：标称/最大 dB/100 英尺（dB/100 米）
@ 10 兆赫： 2.2 / 2.6 (7.2 / 8.5)
@ 100 兆赫： 6.8 / 8.2 (22.3 / 26.9)
除非另有说明，否则所有值均为标称值
*注意：最大距离基于 ANSI/TIA-568-C.2 的最大通道插入损耗
E50824 连接器

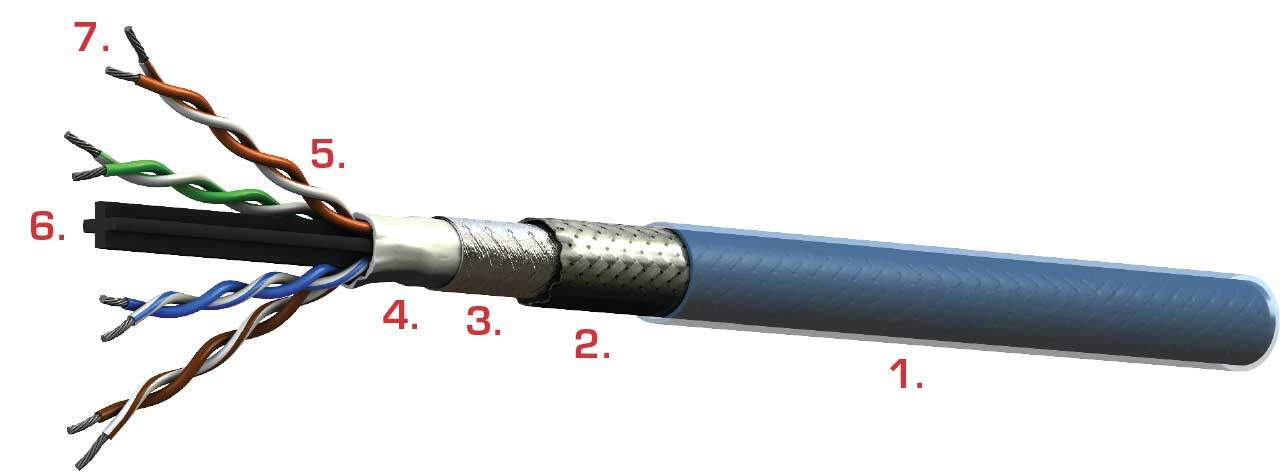

电缆结构
含氟聚合物护套（半透明蓝色）
镀银铜编织屏蔽
箔盾
含氟聚合物胶带粘合剂
含氟聚合物绝缘
含氟聚合物花键
镀银铜导体
颜色代码
第一对 – 蓝色、白色/蓝色
第 2 对 – 橙色、白色/橙色
第 3 对 – 绿色、白色/绿色
第 4 对 – 棕色、白色/棕色
E50824 连接器
描述
零件号
终止说明
工具零件号
屏蔽 CAT 6，带应变消除套管的插头 110303 T-110303 110288
屏蔽 CAT 6，带保护套的插头 110339 T-110339 110288
屏蔽 CAT 6，带 ATUM 应力消除装置的插头（适合 Amphenol (RJF) 加固后壳） 110361 T-110361 110288
屏蔽 CAT 6，插头带 ATUM 应变消除 110787 T-110787 110288
屏蔽 CAT 6a 连接器
描述
零件号
终止说明
工具零件号
屏蔽 CAT 6a、插头、刀片式补丁* 110384 * *
带 ATUM 应变消除装置的屏蔽 CAT 6a、90 度插头 110900 T-110900 110701
带 ATUM 应变消除装置的屏蔽 CAT 6a、90 度插头 110912 T-110912 110701
屏蔽 CAT 6a，带 ATUM 应变消除装置的插孔 110937 T-110937 110701
屏蔽 CAT 6a，带 ATUM 应变消除装置的插孔 110938 T-110938 110701
屏蔽 CAT 6a，插头带夹紧螺母应力消除 110973 T-110973 110701
屏蔽 CAT 6a，插头带夹紧螺母应力消除 110975 T-110975 110701
